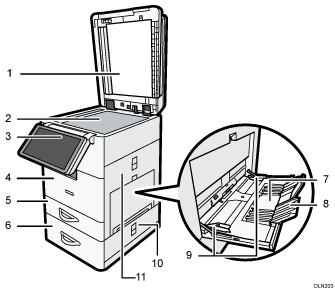

Ön ve sağ görünüm
ADF
ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.
ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.
Şaryo camı
Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.
Kontrol paneli
Bkz. Makinenin Kontrol Panelinin Adları ve İşlevleri Rehberi.
Ön kapak
Toner kartuşunu değiştirmek için açın.
Kağıt kaseti
Kağıdı buraya yükleyin.
Kağıt kaseti ünitesi
Kağıdı buraya yükleyin.
Bypass tepsisi
OHP asetatlarına ve etiket kağıdına (yapışkan etiketler) kopyalama veya yazdırma yapmak için kullanın.
Genişletici
Bypass tepsisine A4
, 81/2 × 11 veya daha büyük kağıt yüklerken, bu kağıt desteğini dışarı çekin.Kağıt kılavuzları
Bypass tepsisine kağıt yüklerken, kağıt kılavuzlarını kağıtlara tam hizalayın.
Sağ alt kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.
Sağ kapak
Bir kağıt sıkışması meydana geldiğinde bu kapağı açın.

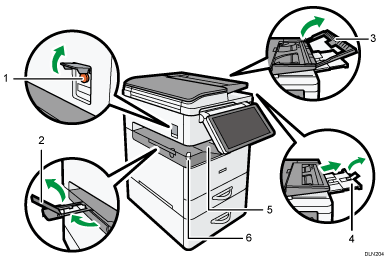

Ön ve sol görünüm
Ana güç düğmesi
Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa, düğmeyi açın.
Dahili tepsi kılavuzu
Büyük kağıdı desteklemek için uç parmaklığı dışarı doğru açın ve kaldırın.
Aşırı yük bindirmediğinizden emin olun. Bunu yapmak kasete zarar verebilir.
ADF genişleticisi
A4
veya 81/2 × 11'den daha uzun bir orijinal yüklerken genişleticiyi yükseltin.Aşırı yük bindirmediğinizden emin olun. Bunu yapmak genişleticiye zarar verebilir.
Çıkış tepsisi genişleticisi
A4
veya 81/2 × 11'den daha uzun bir orijinal yüklerken genişleticiyi yükseltin.Dahili tepsi
Kopyalanan/yazdırılan kağıt ve faks mesajları buraya iletilir.
Basılı Kopya Kontrol LED'i
Makinenin çıkış tepsisinde basılı kopyalar olduğunda bu ışık yanar. Basılı kopyaları tepsiden almayı unutmayın.

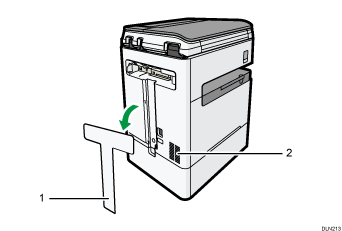

Arka ve sol görünüm
Arka kapak
Kabloları bağlamadan önce bunu çıkarın ve kabloları bağladıktan sonra yeniden takın.
Havalandırma delikleri
Aşırı ısınmayı önler.
