Maskinens delar
Föregående
|

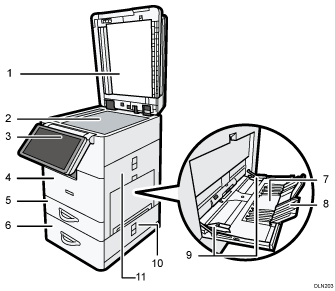

Vy framifrån och från höger
Automatisk dokumentmatare (ADF)
Fäll ner dokumentmataren över original som ligger på originalglaset.
Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget.
Originalglas
Placera originalen med texten nedåt.
Kontrollpanel
Se Guide till namn och funktioner på maskinens kontrollpanel.
Frontlucka
Öppna för att byta tonerpatron.
Papperskassett
Fyll på papper här.
Papperskassett
Fyll på papper här.
Sidoinmatningsfack
Används för att kopiera eller skriva ut på OH-film eller etikettpapper (självhäftande etiketter).
Förlängning
Dra ut förlängningen när du fyller på A4
, 81/2 × 11 eller papper av större format i sidoinmatningsfacket.Pappersguider
När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.
Nedre höger lucka
Öppna denna lucka när pappersstopp inträffar.
Höger lucka
Öppna denna lucka när pappersstopp inträffar.

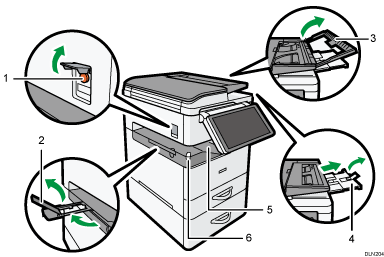

Vy framifrån och från vänster
Huvudströmbrytare
Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd slår du på den.
Guide för intern kassett
Öppna och lyft ändstoppet för att lägga i stora papper.
Se till att inte fylla på för mycket papper. Det kan skada kassetten.
ADF-förlängning
När du fyller på med original större än ett A4
eller 81/2 × 11-ark ska du höja förlängningen.Se till att inte fylla på för mycket papper. Det kan skada förlängningen.
Förlängning för utmatningsfack
När du fyller på med original större än ett A4
eller 81/2 × 11-ark ska du höja förlängningen.Internt utmatningsfack
Kopior, utskrifter och faxmeddelanden levereras här.
Indikator för kontroll av utskrivna kopior
Den här indikatorn lyser när det finns utskrivna kopior i maskinens utmatningsfack. Glöm inte att ta de utskrivna kopiorna från facket.

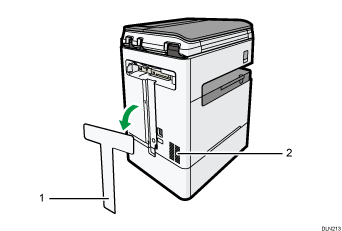

Vy bakifrån och från vänster
Bakre lucka
Ta bort den innan du ansluter kablar och sätt tillbaka den när du har anslutit kablarna.
Ventiler
Förhindrar överhettning.
