Guia de Componentes

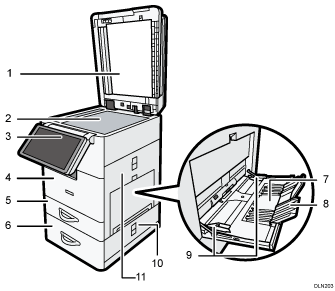

Vista frontal e direita

1. ADF

   Baixe o ADF sobre os originais colocados no vidro de exposição.

   Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo.

3. Painel de controlo

   Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.

4. Tampa frontal

   Abra para substituir os cartuchos de toner.

5. Bandeja de papel

   Coloque papel aqui.

6. Unidade de bandeja de papel

   Coloque papel aqui.

7. Bandeja de alimentação manual

   Utilize para copiar ou imprimir em acetatos e papel de etiqueta (etiquetas autocolantes).

8. Extensor

   Puxe este extensor para fora quando pretender colocar papel A4, 8¹/₂ × 11 ou de formato superior na bandeja de alimentação manual.

9. Guias do papel

   Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.

10. Tampa inferior direita

    Abra esta tampa quando ocorrer um encravamento de papel.

11. Tampa direita

    Abra esta tampa quando ocorrer um encravamento de papel.

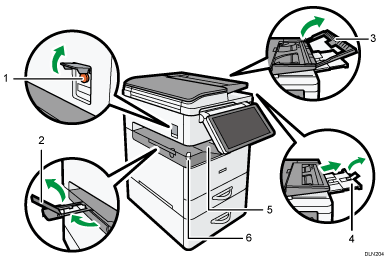

Vista frontal e esquerda

1. Botão de alimentação principal

   O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se o interruptor estiver desligado, ligue-o.

2. Guia da bandeja interna

   Abra e levante a guia final para suportar papel de maiores dimensões.

   Certifique-se de que não coloca uma carga excessiva. Se o fizer, pode danificar a bandeja.

3. Extensor do ADF

   Quando colocar originais que tenham tamanho superior a A4 ou 8¹/₂ × 11, levante o extensor.

   Certifique-se de que não coloca uma carga excessiva. Se o fizer, pode danificar o extensor.

4. Extensor da bandeja de saída

   Quando colocar originais que tenham tamanho superior a A4 ou 8¹/₂ × 11, levante o extensor.

5. Bandeja interna

   O papel copiado/impresso e os faxes recebidos são ejetados para aqui.

6. LED para verificar cópias impressas

   Acende quando existem cópias impressas na bandeja de saída do equipamento. Lembre-se de retirar as cópias impressas da bandeja.

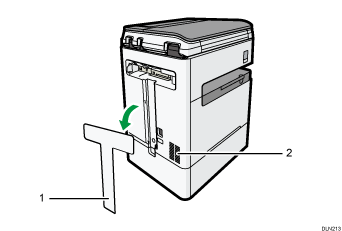

Vista traseira e esquerda

1. Tampa traseira

   Remova-a antes de ligar os cabos e volte a colocá-la depois de ligar os cabos.

2. Aberturas de ventilação

   Previne o sobreaquecimento.
