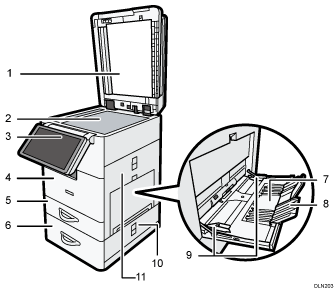

Sett forfra og fra høyre
ADF
Legg ned den automatiske dokumentmateren over originalene på glassplaten.
Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.
Glassplate
Legg originalene med forsiden ned.
Kontrollpanel
Se Oversikt over navn og funksjoner på maskinens kontrollpanel.
Frontdeksel
Åpne for å bytte tonerkassetter.
Papirmagasin
Legg i papiret her.
Papirmagasinenhet
Legg i papiret her.
Multiarkmater
Brukes til å kopiere eller skrive ut på OHP-transparenter og etiketter (selvklebende etiketter).
Forlenger
Trekk ut denne forlengeren når du legger papir i format A4
, 81/2 × 11 eller større i multiarkmateren.Papirførere
Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.
Deksel nederst til høyre
Åpne dette dekselet ved papirstopp.
Høyre deksel
Åpne dette dekselet ved papirstopp.

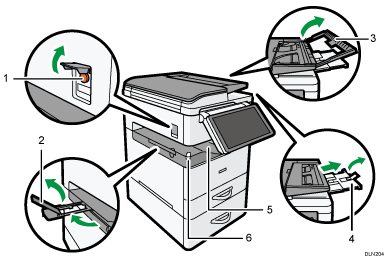

Sett forfra og fra venstre
Hovedstrømbryter
Hovedstrømbryteren må være på for at du skal kunne bruke maskinen. Slå den på hvis den er slått av.
Intern magasinfører
Åpne og hev endesperren for å støtte stort papirformat.
Pass på at du ikke legger inn for mye. Dette kan skade magasinet.
ADF-forlenger
Når du legger inn en original som er større enn A4
eller 81/2 × 11, må du heve forlengeren.Pass på at du ikke legger inn for mye. Hvis du gjør det, kan det skade forlengeren.
Mottaksbrettforlenger
Når du legger inn en original som er større enn A4
eller 81/2 × 11, må du heve forlengeren.Internt brett
Kopier, utskrifter og faksmeldinger leveres her.
LED for kontroll av utskrevne kopier
Dette lyser når det finnes utskrevne kopier på maskinens mottaksbrett. Husk å fjerne kopiene fra mottaksbrettet.

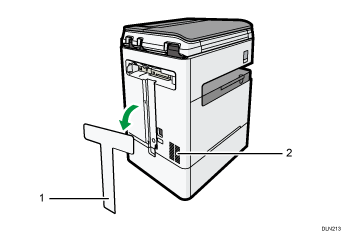

Sett bakfra og fra venstre
Bakre deksel
Fjern dette før du kobler til kablene, og fest det igjen etter at kablene er koblet til.
Ventilasjonsåpninger
Forhindrer overoppheting.
