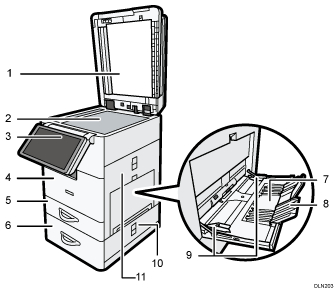

Aanzicht vanaf de voor- en rechterkant
ADF
Laat de ADF zakken over de originelen die op de glasplaat liggen.
Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.
Glasplaat
Plaats originelen hier met de bedrukte zijde naar beneden.
Bedieningspaneel
Voorklep
U kunt via deze opening de tonercartridge vervangen.
Papierlade
Hier plaatst u het papier in.
Papierlade-eenheid
Hier plaatst u het papier in.
Handinvoer
Hiermee kunt u OHP-transparanten en etiketten (klevende etiketten) kopiëren of erop afdrukken.
Verlengstuk
Trek dit verlengstuk uit als u vellen van A4
, 81/2 × 11 of groter in de handinvoer plaatst.Papiergeleiders
Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.
Rechter onderpaneel
Open dit paneel wanneer papier is vastgelopen.
Rechterpaneel
Open dit paneel wanneer papier is vastgelopen.

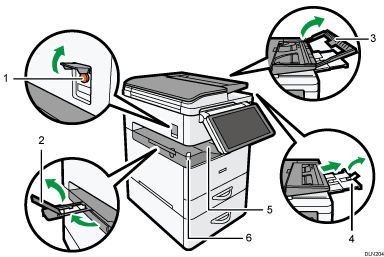

Aanzicht vanaf de voor- en linkerkant
Hoofdstroomschakelaar
Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Indien de schakelaar uitgeschakeld is, zet u deze aan.
Informatie over interne lades
Open de eindgeleider en breng deze omhoog voor het ondersteunen van groot papier.
Plaats er niet teveel tegelijk. Dit kan de lade beschadigen.
ADF-verlengstuk
Als u een origineel plaatst dat langer is dan A4
of 81/2 × 11, gebruikt u het verlengstuk.Plaats er niet teveel tegelijk. Dit kan het verlengstuk beschadigen.
Verlengstuk uitvoerlade
Als u een origineel plaatst dat langer is dan A4
of 81/2 × 11, gebruikt u het verlengstuk.Interne lade
Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.
LED voor controleren van gedrukte kopieën
Dit gaat aan als er gedrukte kopieën zijn in de uitvoerlade van het apparaat. Denk eraan de afdrukken uit de lade te halen.

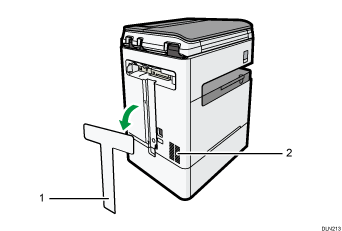

Aanzicht vanaf de achter- en linkerkant
Achterpaneel
Verwijder dit voordat u kabels gaat aansluiten en plaats het weer nadat de kabels zijn aangesloten.
Ventilatieopening
Voorkomt oververhitting.
