Guida ai componenti

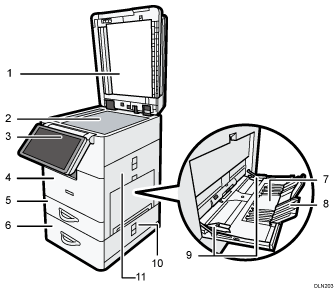

Vista anteriore destra

1. ADF

   Abbassare l'ADF sugli originali posizionati sul vetro di esposizione.

   Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.

2. Vetro di esposizione

   Posizionare gli originali a faccia in giù.

3. Pannello di controllo

   Vedere Guida a nomi e funzioni del pannello di controllo della macchina.

4. Sportello anteriore

   Aprire per sostituire la cartuccia di toner.

5. Vassoio carta

   Caricare qui la carta.

6. Unità vassoio carta

   Caricare qui la carta.

7. Vassoio bypass

   Da usare per copie o stampe su lucidi ed etichette (etichette adesive).

8. Estensione

   Estrarre l'estensione quando si caricano fogli di formato A4, 8¹/₂ × 11 o superiore nel vassoio bypass.

9. Guide della carta

   Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.

10. Sportello destro inferiore

    Aprire questo sportello quando si verifica un inceppamento carta.

11. Sportello destro

    Aprire questo sportello quando si verifica un inceppamento carta.

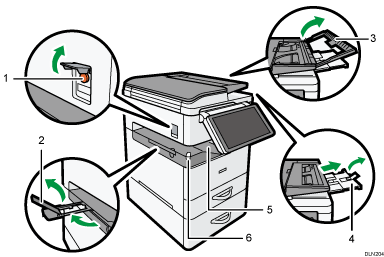

Vista anteriore sinistra

1. Interruttore di alimentazione principale

   Per azionare la macchina, l'interruttore di alimentazione principale deve essere acceso. Se è spento, accendere l'interruttore.

2. Guida vassoio interno

   Aprire e sollevare la protezione terminale per sostenere la carta di grandi dimensioni.

   Non posizionare un carico eccessivo. Altrimenti il vassoio potrebbe danneggiarsi.

3. Estensione dell'ADF

   In caso di caricamento di originali in formato superiore ad A4 o 8¹/₂ × 11, sollevare l'estensione.

   Non posizionare un carico eccessivo. In caso contrario, si potrebbe danneggiare l'estensione.

4. Estensione vassoio di uscita

   In caso di caricamento di originali in formato superiore ad A4 o 8¹/₂ × 11, sollevare l'estensione.

5. Vassoio interno

   Copie, fax e stampe vengono consegnati qui.

6. LED di verifica delle copie stampate

   La luce si accende se sono presenti copie stampate sul vassoio di uscita della macchina. Recuperare le copie stampate dal vassoio.

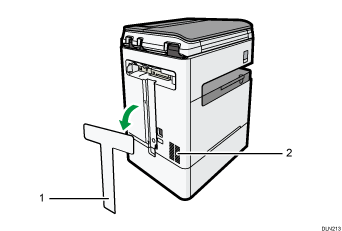

Vista posteriore sinistra

1. Coperchio posteriore

   Rimuovere prima di connettere i cavi e riapplicare una volta connessi.

2. Fori di ventilazione

   Evitano il surriscaldamento.
