Útmutató az alkotóelemekhez

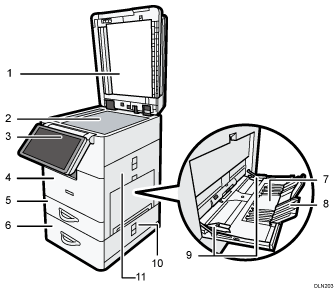

Elölnézet és jobb oldali nézet

1. ADF (automatikus eredeti dokumentumadagoló)

   Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.

   Ha egy köteg eredetit tölt be az automatikus dokumentum behúzóba (ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.

2. Üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé.

3. Kezelőpanel

   Lásd: A készülék kezelőpaneljének elemei és funkciói - útmutató.

4. Elülső burkolat

   Nyissa ki a festéktartályok cseréjéhez.

5. Papíradagoló

   Ide helyezze be a papírt.

6. Papíradagoló egység

   Ide helyezze be a papírt.

7. Kézi adagoló

   Hőálló fóliára és öntapadós címkére történő nyomtatáshoz vagy másoláshoz használható.

8. Hosszabbító kar

   Ha A4 , 8¹/₂ × 11 vagy nagyobb papírt tölt az adagolóba, húzza ki a hosszabbítót.

9. Papírvezetők

   Amikor papírt tölt be a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.

10. Jobb alsó burkolat

    Papírelakadás esetén nyissa ki.

11. Jobb oldali fedél

    Papírelakadás esetén nyissa ki.

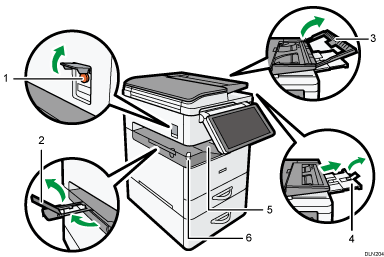

Elölnézet és baloldali nézet

1. Főkapcsoló

   A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.

2. Belső kiadótálca hosszabbítója

   Nyissa ki és emelje fel a hátsó hosszabbító kart, hogy megtámassza a nagyobb papírokat.

   Ne terhelje meg túlságosan. Ha így tesz, a tálca megsérülhet.

3. Automatikus dokumentumadagoló hosszabbító karja

   A4 vagy 8¹/₂ × 11 méretnél nagyobb eredeti példányok betöltése esetén emelje fel a hosszabbító kart.

   Ne terhelje meg túlságosan. Ez ugyanis a hosszabbító kar sérülését okozhatja.

4. Kiadótálca hosszabbító karja

   A4 vagy 8¹/₂ × 11 méretnél nagyobb eredeti példányok betöltése esetén emelje fel a hosszabbító kart.

5. Belső kiadótálca

   Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.

6. A nyomtatott példányok ellenőrzésére szolgáló LED

   Ez felgyullad, amikor nyomtatott példány található a készülék kiadótálcáján. Ne feledje kivenni a nyomtatott lapokat a tálcából.

Hátulnézet és bal oldali nézet

1. Hátsó burkolat

   Távolítsa el ezt a kábelek csatlakoztatása előtt, majd helyezze vissza a kábelek csatlakoztatása után.

2. Ventillátorok

   Megakadályozza, hogy a készülék túlmelegedjen.
