Guide des composants

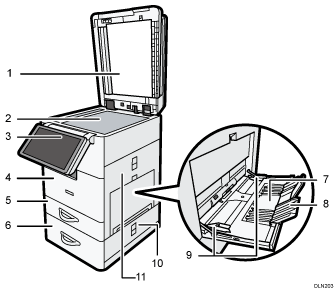

Vue avant droite

1. ADF

   Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.

   Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.

2. Vitre d'exposition

   Placez-y les originaux, face vers le bas.

3. Panneau de commande

   Voir Guide relatif aux noms et fonctions du panneau de commande de l'appareil.

4. Capot avant

   Ouvrez pour remplacer la cartouche de toner.

5. Magasin papier

   Chargez le papier ici.

6. Unité d'alimentation papier

   Chargez le papier ici.

7. Bypass

   Utilisez-le pour copier ou imprimer sur des transparents ou des étiquettes en papier (étiquettes adhésives).

8. Extension

   Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur ou égal au A4, 8¹/₂ × 11 dans le Bypass.

9. Guides papier

   Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.

10. Capot inférieur droit

    Ouvrez ce capot lorsqu'un incident papier survient.

11. Capot droit

    Ouvrez ce capot lorsqu'un incident papier survient.

Vue avant gauche

1. Interrupteur principal d'alimentation

   Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. Si l'appareil est hors tension, mettez-le sous tension.

2. Guide de réceptacle interne

   Ouvrez et soulevez le guide arrière pour prendre en charge du papier grand format.

   Faites attention à ne pas mettre un chargement excessif. Vous risqueriez d'endommager le magasin.

3. Extension de l'ADF

   Si vous chargez un original plus long que le format A4 ou 8¹/₂ × 11, ouvrez l'extension.

   Faites attention à ne pas mettre un chargement excessif. Vous risqueriez d'endommager l'extension.

4. Extension du réceptacle de sortie

   Si vous chargez un original plus long que le format A4 ou 8¹/₂ × 11, ouvrez l'extension.

5. Réceptacle interne

   Les copies, les pages imprimées et les télécopies sont distribuées ici.

6. LED destinées à la vérification des copies d'impression

   Elle s'allume lorsqu'il y a des copies sur l'extension du réceptacle de sortie. N'oubliez pas de retirer les copies imprimées du réceptacle.

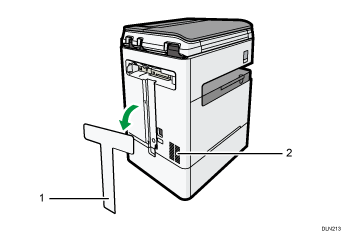

Vue arrière gauche

1. Capot arrière

   Retirez-le avant de brancher des câbles, et replacez-le après le branchement.

2. Aérations

   Évite la surchauffe.
