Laitteen osat

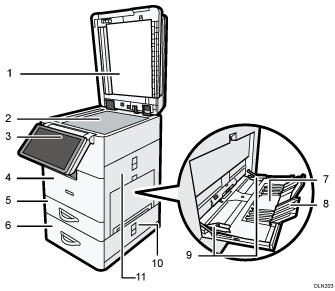

Edestä ja oikealta katsottuna

1. Syöttölaite

   Laske syöttölaite valotuslasille asetettujen alkuperäisten päälle.

   Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.

2. Valotuslasi

   Aseta alkuperäiset tähän kuvapuoli alaspäin.

3. Käyttöpaneeli

   Katso Laitteen käyttöpaneelin nimet ja toiminnot.

4. Etukansi

   Avaa kansi värikasetin vaihtamiseksi.

5. Paperikasetti

   Laita paperi tänne.

6. Paperikasetti

   Laita paperi tänne.

7. Ohisyöttötaso

   Käytä piirtoheitinkalvojen ja tarrapaperin kopiointiin tai tulostukseen.

8. Paperituki

   Jos käytät ohisyöttötasolla paperikokoa A4 (8¹/₂ × 11 ) tai suurempia kokoja, vedä tämä paperituki ulos.

9. Paperin ohjaimet

   Kun laitat paperia ohisyöttötasolle, säädä paperiohjaimet tasaisesti paperia vasten.

10. Oikea alakansi

    Avaa kansi, jos sattuu paperitukos.

11. Oikea kansi

    Avaa kansi, jos sattuu paperitukos.

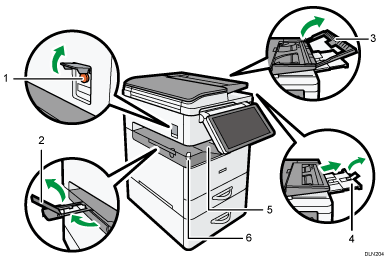

Edestä ja vasemmalta

1. Päävirtakytkin

   Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.

2. Sisäisen kasetin ohjain

   Avaa ja nosta paperituki suurten paperien tueksi.

   Varo, ettet kuormita liikaa. Kasetti saattaa mennä rikki.

3. Syöttölaitteen paperituki

   Kun alkuperäinen on pitempi kuin A4 tai 8¹/₂ × 11 , nosta paperituki.

   Varo, ettet kuormita liikaa. Muuten tuki voi vahingoittua.

4. Luovutuskasetin paperituki

   Kun alkuperäinen on pitempi kuin A4 tai 8¹/₂ × 11 , nosta paperituki.

5. Sisäinen kasetti

   Kopiot, tulosteet ja faksit päätyvät tälle tasolle.

6. LED-valo tulosteiden tarkistamiseksi

   Tämä syttyy, kun laitteen luovutuskasetissa on tulosteita. Muista hakea tulosteet kasetista.

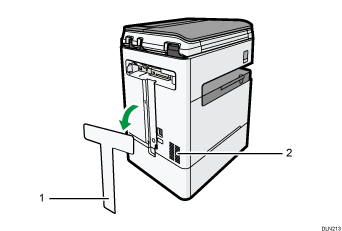

Takaa ja vasemmalta katsottuna

1. Takakansi

   Poista tämä ennen kaapelien kytkemistä ja kiinnitä se takaisin kaapelien kytkemisen jälkeen.

2. Tuuletusaukot

   Estävät ylikuumenemisen.
