Οδηγός εξαρτημάτων

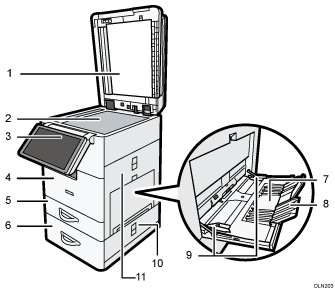

Μπροστινή και δεξιά όψη

1. ADF

   Κατεβάστε τον αυτόματο τροφοδότη πρωτοτύπων(ADF) πάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.

   Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.

2. Πλάκα αντιγραφής

   Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.

3. Πίνακας ελέγχου

   Ανατρέξτε στη Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος.

4. Μπροστινό καπάκι

   Ανοίξτε για να αντικαταστήσετε τη μονάδα τόνερ.

5. Δίσκος χαρτιού

   Τοποθετήστε χαρτί εδώ.

6. Μονάδα δίσκου χαρτιού

   Τοποθετήστε χαρτί εδώ.

7. Δίσκος Bypass

   Χρησιμοποιήστε το για αντιγραφή ή εκτύπωση σε διαφάνειες OHP και σε χαρτί ετικέτας (αυτοκόλλητες ετικέτες).

8. Προέκταση

   Όταν τοποθετείτε χαρτί μεγέθους A4, 8¹/₂ × 11, ή μεγαλύτερου μεγέθους, στο δίσκο Bypass, τραβήξτε προς τα έξω την προέκταση.

9. Οδηγοί χαρτιού

   Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.

10. Κάτω δεξί καπάκι

    Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

11. Δεξί καπάκι

    Ανοίξτε αυτό το καπάκι όταν παρουσιαστεί εμπλοκή χαρτιού.

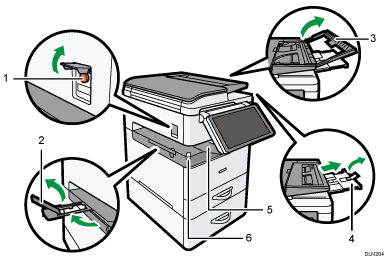

Μπροστινή αριστερή όψη

1. Κεντρικός διακόπτης λειτουργίας

   Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Αν ο διακόπτης είναι κλειστός, ανοίξτε τον.

2. Οδηγός εσωτερικού δίσκου

   Ανοίξτε και ανεβάστε το τελικό τοίχωμα για να υποστηρίξει μεγάλο χαρτί.

   Προσέξτε να μην τοποθετήσετε υπερβολικό φορτίο. Μπορεί να προκαλέσετε ζημιά στον δίσκο τροφοδοσίας.

3. Προέκταση αυτόματου τροφοδότη πρωτοτύπων (ADF)

   Ανυψώστε την προέκταση όταν τοποθετείτε πρωτότυπο που είναι μεγαλύτερο από A4 ή 8¹/₂ × 11.

   Προσέξτε να μην τοποθετήσετε υπερβολικό φορτίο. Κάτι τέτοιο ενδέχεται να προκαλέσει ζημιά στην προέκταση.

4. Προέκταση δίσκου εξόδου

   Ανυψώστε την προέκταση όταν τοποθετείτε πρωτότυπο που είναι μεγαλύτερο από A4 ή 8¹/₂ × 11.

5. Εσωτερικός δίσκος

   Εδώ παραδίδεται χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση και τα μηνύματα φαξ.

6. Φωτεινή ένδειξη LED για έλεγχο των εκτυπωμένων αντιγράφων

   Ανάβει όταν υπάρχουν εκτυπωμένα αντίγραφα στο δίσκο εξόδου του μηχανήματος. Θυμηθείτε να πάρετε τα εκτυπωμένα αντίγραφα από το δίσκο.

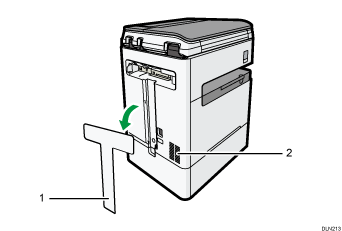

Πίσω και αριστερή όψη

1. Πίσω καπάκι

   Αφαιρέστε το πριν συνδέσετε τα καλώδια και επανατοποθετήστε το αφού τα συνδέσετε.

2. Οπές εξαερισμού

   Προλαμβάνει την υπερθέρμανση.
