Anleitung zu Komponenten

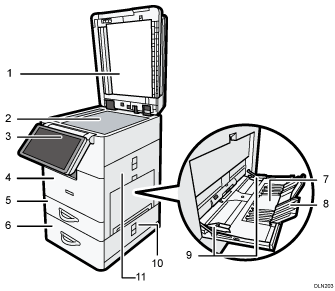

Vorderansicht und rechte Seitenansicht

1. ADF

   Senken Sie den ADF über die Vorlagen auf dem Belichtungsglas.

   Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.

2. Vorlagenglas

   Legen Sie die Vorlagen mit der Bildseite nach unten auf.

3. Bedienfeld

   Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.

4. Vordere Abdeckung

   Öffnen, um die Tonerkartusche auszuwechseln.

5. Papiermagazin

   Legen Sie hier Papier ein.

6. Papiermagazineinheit

   Legen Sie hier Papier ein.

7. Bypass

   Zum Kopieren und Drucken auf OHP-Folien und Etikettpapier (selbstklebende Etiketten).

8. Bypass-Verlängerung

   Ziehen Sie diese Verlängerung heraus, wenn Sie Papier im Format A4, 8¹/₂ × 11 oder größer in den Bypass einlegen.

9. Papierführungen

   Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.

10. Untere rechte Abdeckung

    Diese Abdeckung öffnen, wenn ein Papierstau auftritt.

11. Rechte Abdeckung

    Diese Abdeckung öffnen, wenn ein Papierstau auftritt.

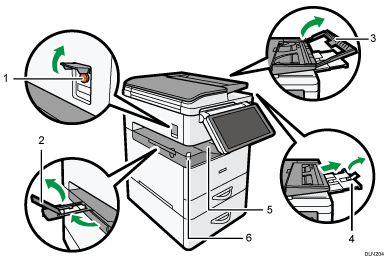

Vorderansicht und linke Seitenansicht

1. Hauptschalter

   Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn er ausgeschaltet ist, schalten Sie den Hauptschalter ein.

2. Führung der internen Ablage

   Öffnen und heben Sie den Endanschlag, um großformatiges Papier zu laden.

   Stellen Sie sicher, dass Sie nicht zu viel Papier einlegen. Andernfalls könnte es zu einer Beschädigung des Druckers kommen.

3. ADF-Verlängerung

   Wenn Sie eine Vorlage einlegen, die länger ist als A4 oder 8¹/₂ × 11, heben Sie die Verlängerung an.

   Stellen Sie sicher, dass Sie nicht zu viel Papier einlegen. Andernfalls könnte es zu einer Beschädigung der Verlängerung kommen.

4. Verlängerung der Ausgabeablage

   Wenn Sie eine Vorlage einlegen, die länger ist als A4 oder 8¹/₂ × 11, heben Sie die Verlängerung an.

5. Interne Ablage

   Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.

6. LED zur Überprüfung der gedruckten Kopien

   Sie leuchtet auf, wenn in der Ausgabeablage des Geräts gedruckte Kopien sind. Denken Sie daran, die gedruckten Kopien aus der Ablage zu nehmen.

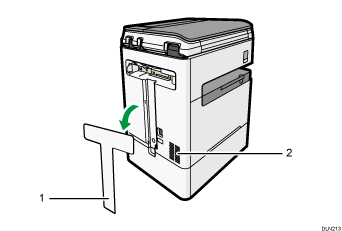

Rückansicht und linke Seitenansicht

1. Hintere Abdeckung

   Entfernen Sie diese vor dem Anschließen der Kabel und bringen Sie sie nach dem Anschließen der Kabel wieder an.

2. Lüftungsschlitze

   Vermeidet Überhitzung.
