Maskinens dele

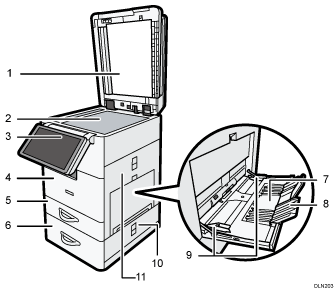

Maskinens forside og højre side

1. ADF

   Sænk ADF'en ned over originaler, der er placeret på glaspladen.

   Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.

2. Glasplade

   Anbring originalerne her med forsiden nedad.

3. Betjeningspanel

   Se Oversigt over navne og funktioner på maskinens betjeningspanel.

4. Frontlåge

   Åbn denne låge for at udskifte tonerpatronen.

5. Kassette

   Ilæg papir her.

6. Kassettemodul

   Ilæg papir her.

7. Bypassbakke

   Brug ved kopiering eller udskrivning på transparenter og labelark (selvklæbende labels).

8. Forlænger

   Træk forlængeren ud, hvis du vil anvende A4, 8¹/₂ × 11 eller større formater i bypassbakken.

9. Papirstyr

   Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.

10. Nederste højre låge

    Åbn denne låge ved papirstop.

11. Højre låge

    Åbn denne låge ved papirstop.

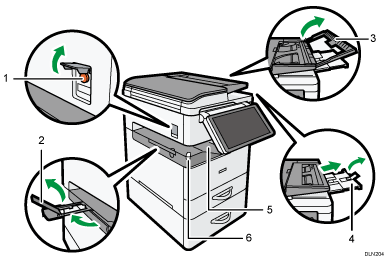

Maskinens forside og venstre side

1. Hovedafbryder

   For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du tænde for den.

2. Papirstøtte til intern bakke

   Træk papirstøtten ud, og løft endestyret til papir i større formater.

   Læg ikke for meget papir i. Det kan beskadige kassetten.

3. ADF-forlænger

   Når du skal ilægge en original, der er længere end A4 eller 8¹/₂ × 11, skal du hæve forlængeren.

   Læg ikke for meget papir i. Det kan beskadige forlængeren.

4. Forlænger til modtagebakke

   Når du skal ilægge en original, der er længere end A4 eller 8¹/₂ × 11, skal du hæve forlængeren.

5. Intern bakke

   Kopierede/udskrevne dokumenter og faxmeddelelser leveres her.

6. LED-lampe for udskrevne kopier

   Denne lampe lyser, når der er udskrevne kopier i maskinens modtagebakke. Husk at tage de udskrevne kopier ud af bakken.

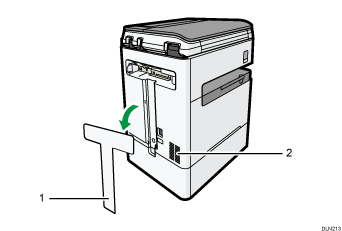

Maskinens bagside og venstre side

1. Baglåge

   Fjern denne for at tilslutte kabler, og sæt den derefter på igen.

2. Ventilationshuller

   Forhindrer overophedning.
