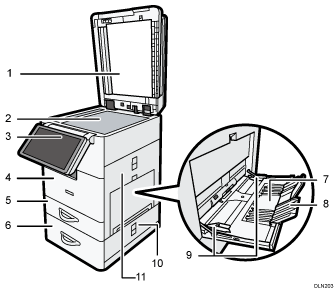

Pohled zepředu a zprava
ADF (Aut. podavač originálů)
Pokud pokládáte originál(y) na expoziční sklo, sklopte podavač dolů.
Při skenování více originálů najednou je vložte do ADF a ten bude originály podávat jeden po druhém.
Expoziční sklo
Originály pokládejte kopírovanou stranou dolů.
Ovládací panel
Přední kryt
Otevřete jej při výměně tonerových kazet.
Zásobník papíru
Sem vkládejte papír.
Jednotka zásobníku papíru
Sem vkládejte papír.
Boční zásobník
Slouží ke kopírování a tisku na OHP fólie a štítkový papír (lepicí štítky).
Nástavec
Vkládáte-li do bočního zásobníku listy formátu A4
, 81/2×11 nebo větší formáty, povytáhněte nástavec.Vodítka papíru
Při vkládání papíru do bočního zásobníku zarovnejte vodítka podle papíru.
Pravý dolní kryt
Otevřete jej při odstraňování uvízlého papíru.
Pravý kryt
Otevřete jej při odstraňování uvízlého papíru.

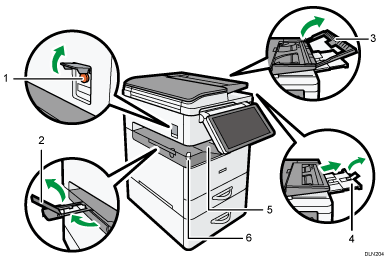

Pohled zepředu a zleva
Hlavní spínač napájení
Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je vypnutý, zapněte jej.
Koncová zarážka vnitřní výstupní přihrádky
Otevřete a nadzvedněte koncovou zarážku při tisku na papíry větších formátů.
Dávejte pozor na nadměrné zatížení. Mohlo by tím dojít k jejímu poškození.
Nástavec vstupní přihrádky ADF
Při vkládání originálů delších než A4
nebo 81/2×11 zvedněte tento nástavec.Dávejte pozor na nadměrné zatížení. Mohlo by tím dojít k jeho poškození.
Nástavec výstupní přihrádky ADF
Při vkládání originálů delších než A4
nebo 81/2×11 zvedněte tento nástavec.Vnitřní výstupní přihrádka
Sem jsou podávány kopie, výtisky a faxové zprávy.
LED indikátor výtisků
Tento indikátor svítí, když jsou ve výstupní přihrádce výtisky, kopie nebo faxy. Nezapomeňte je včas odebrat.

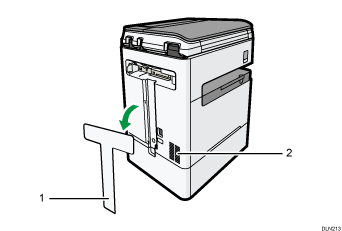

Pohled zleva zezadu
Zadní kryt
Před zapojením kabelů tento kryt sundejte a po jejich připojení ho vraťte zpět.
Ventilační otvory
Brání přehřátí.
