Guia de components

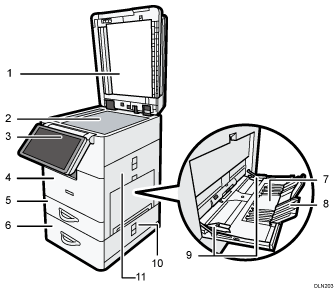

Vista frontal i dreta

1. ADF

   Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

   Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

2. Cristall d'exposició

   Col·loqueu els originals cara avall aquí.

3. Panell de control

   Consulteu Guia dels noms i les funcions del panell de control de la màquina.

4. Tapa frontal

   Obriu per substituir el cartutx de tòner.

5. Safata de paper

   El paper es carrega per aquí.

6. Unitat de safata de paper

   El paper es carrega per aquí.

7. Safata bypass

   S'utilitza per copiar o imprimir en transparències OHP i en paper d'etiqueta (etiquetes adhesives).

8. Unitat d'extensió

   Extraieu la unitat d'extensió quan carregueu paper de mida A4, 8¹/₂ × 11 o superior a la safata bypass.

9. Guies de paper

   Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

10. Tapa inferior dreta

    Haureu d'obrir aquesta tapa en cas d'encallament de paper.

11. Tapa dreta

    Haureu d'obrir aquesta tapa en cas d'encallament de paper.

Vista frontal i esquerra

1. Interruptor principal

   Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.

2. Guia de safata interna

   Obriu-la i alceu el topall del final quan vulgueu treballar amb paper gran.

   Assegureu-vos de no col·locar-hi una càrrega excessiva. Si ho feu, podríeu danyar la safata.

3. Unitat d'extensió de l'ADF

   Quan carregueu un original de longitud superior a A4 o 8¹/₂ × 11, pugeu la unitat d'extensió.

   Assegureu-vos de no col·locar-hi una càrrega excessiva. Si ho feu, la unitat d'extensió podria quedar malmesa.

4. Unitat d'extensió de la safata de sortida

   Quan carregueu un original de longitud superior a A4 o 8¹/₂ × 11, pugeu la unitat d'extensió.

5. Safata interna

   Les còpies, les impressions i els faxos surten per aquesta safata.

6. LED de comprovació de còpies impreses

   S'encén quan hi ha còpies impreses a la safata de sortida de la màquina. No oblideu recollir les còpies impreses de la safata.

Vista posterior i esquerra

1. Contraportada

   Traieu-la abans de connectar cables i torneu a col·locar-la després de connectar-los.

2. Orificis de ventilació

   Evita el sobreescalfament.
