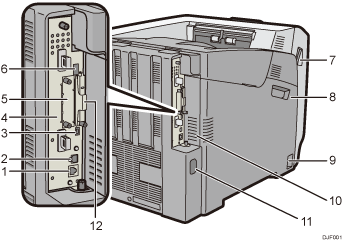

Porta Ethernet
Utilize um cabo de rede para ligar a impressora a uma rede.
Porta USB B
Utilize um cabo USB para ligar a impressora a um computador.
Porta USB H (porta para utilização pelo técnico do cliente)
Não utilize esta porta.
Placa controladora
Deslize-a para fora para instalar opções como, por exemplo, o módulo SDRAM ou o disco rígido da impressora. Ligue os cabos como, por exemplo, o cabo USB e o cabo de rede às respetivas entradas.
Slot para placa de interface opcional
Pode inserir placas de interface opcionais.
Instale como opção uma placa de interface wireless, uma placa de interface IEEE 1284 ou uma placa de servidor de dispositivos USB.
Porta USB A
Ligue dispositivos externos, como uma câmara digital, um dispositivo de autenticação de cartões, etc.
Patilhas de abertura da tampa frontal
Puxe as patilhas na direção da parte da frente da impressora de maneira a poder abrir a tampa frontal.
Tampa esquerda
Abra esta tampa para substituir o tambor, a unidade de transferência ou a embalagem de resíduos do toner.
Botão de alimentação principal
Utilize este interruptor para ligar e desligar a impressora.
Para mais informações sobre como desligar a impressora, consulte Desligar a alimentação.
Orifícios de ventilação
Para evitar o sobreaquecimento, o calor proveniente dos componentes internos é libertado através desses orifícios.
Se os orifícios de ventilação forem bloqueados ou obstruídos, poderão ocorrer avarias.
O filtro de pó necessita ser substituído com regularidade, para uma manutenção adequada.
Ficha de alimentação
Ligue o cabo de alimentação à impressora. Insira a outra extremidade numa tomada elétrica.
Slots de expansão
Retire a tampa para instalar SD cards.
