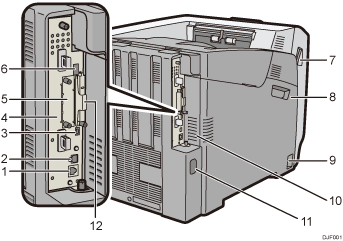

Anterior
Porta Ethernet
Use um cabo de interface de rede para conectar a impressora a uma rede.
Porta USB B
Use um cabo USB para conectar a impressora a um computador.
Porta USB H (porta para uso do técnico do cliente)
Não use esta porta.
Placa controladora
Deslize para fora para instalar opcionais como a unidade de memória ou disco rígido da impressora. Conecte os cabos, como um cabo USB e um cabo Ethernet, a seus conectores.
Slot de placa de interface opcional
Podem ser inseridas placas de interface opcionais.
Insira uma placa de interface de LAN wireless, placa de interface IEEE 1284 ou placa de servidor de dispositivo USB opcional.
Porta USB A
Conecte dispositivos externos, como uma câmera digital, um dispositivo de autenticação de cartão, etc.
Alavancas de abertura da tampa frontal
Puxe essas alavancas em direção à parte frontal da impressora para abrir a tampa frontal.
Tampa esquerda
Abra esta tampa ao substituir a unidade de tambor, unidade de transferência ou frasco de toner usado.
Interruptor de alimentação principal
Utilize este interruptor para ligar e desligar a impressora.
Para informações sobre como desligar a impressora, consulte Desligar o equipamento.
Orifícios de ventilação
Para evitar superaquecimento, o calor emitido pelos componentes internos é liberado através dessas saídas de ventilação.
A impressora poderá falhar ou não funcionar adequadamente se essas saídas de ventilação estiverem bloqueadas ou obstruídas.
O filtro de poeira precisa ser substituído regularmente para uma manutenção adequada.
Conector de alimentação
Conecte o cabo de alimentação à impressora. Insira a outra extremidade em uma tomada elétrica.
Slots de cartão de expansão
Remova a tampa para instalar cartões SD.
