Guía de componentes

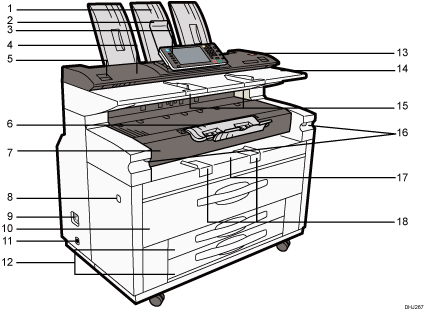

Vista delantera e izquierda

1. Apilador de salida superior

   Cuando se selecciona la salida superior, el papel de salida se apila aquí.

2. Salida de originales en la bandeja auxiliar superior delantera

   Si se baja hacia delante la salida de originales en la bandeja auxiliar superior delantera y los ajustes de la máquina se han establecido para entregar los originales en la salida de papel superior, los originales entregados se apilarán aquí.

3. Panel de mandos

   Consulte Guía de nombres y funciones del panel de mandos de la máquina.

4. Tapa del escáner

   Protege el mecanismo de alimentación original y el cristal de escaneo.

5. Palanca para soltar la tapa del escáner

   Úsela para abrir la tapa del escáner y retirar los originales atascados o para limpiar la máquina.

6. Bandeja auxiliar de salida delantera

   Puede usarse para recibir las copias entregadas.

7. Tapa frontal

   Abra esta tapa para cambiar el tóner.

8. Interruptor de alimentación principal

   Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.

   Consulte Encendido/Apagado de la alimentación.

9. Disyuntor diferencial

   Para prevenir descargas eléctricas, esta máquina tiene un disyuntor diferencial. El disyuntor diferencial está normalmente en posición On (Activado).

   Si no se produce el encendido, compruebe si el disyuntor diferencial está en posición Off (Desactivado). Si es así, no lo cambie a la posición On (Activado).

   Póngase en contacto con el representante del servicio técnico o de ventas inmediatamente.

10. Bandeja superior

    Almacena la bobina de papel 1 (cara exterior) y la bobina de papel 2 (cara interior).

11. Interruptor del calentador anticondensación

    Si se forma condensación en el interior de la máquina como resultado del cambio de temperatura, la máquina podría dejar de imprimir correctamente. Para reducir este problema, utilice el calentador anticondensación.

12. Bandeja de bobina de papel (opcional) o bandejas de papel cortado (opcional)

    En la ilustración se muestran las bandejas de papel cortado.

    Almacena la bobina de papel 3 (cara exterior) y la bobina de papel 4 (cara interior) si se coloca la bandeja de bobina de papel.

    Si se ha colocado la bandeja de papel cortado, almacena el papel cortado en la bandeja 3 (bandeja superior) y la bandeja 4 (bandeja inferior).

13. Tecla [Detener escáner]

    Úsela si los originales se introducen con inclinación o para cancelar el escaneo mientras se introduce un original. También puede usarla para cancelar la función de retención del borde del papel.

14. Tabla original

    Coloque los originales aquí, con el lado que desee escanear hacia arriba.

15. Guía del original

    Ajústela al ancho de sus originales.

16. Palanca de liberación de la unidad de imágenes

    Use esta palanca para abrir la unidad de imágenes al retirar papel atascado del interior o limpiar la máquina.

    No deje abierta la unidad de imágenes durante 5 minutos o más. De lo contrario, la calidad de la copia puede verse afectada.

    Mientras mantiene bajada la unidad de imágenes, tire de la palanca de liberación para abrirla.

17. Bandeja bypass

    Utilícela para alimentar papel manualmente. Coloque el papel para impresión cara arriba.

18. Guía de papel de la bandeja bypass

    Ajústela a la anchura del papel para las copias bypass.

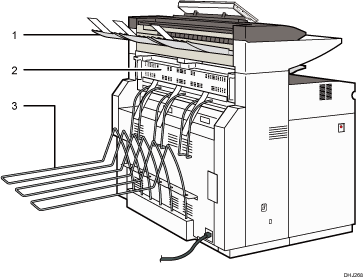

Vista posterior e izquierda

1. Salida trasera de originales (directa)

   Mantiene los originales expulsados en la parte posterior de la máquina.

   La salida trasera de originales se usa cuando el apilador se coloca en la parte trasera de la máquina. Para obtener más información, póngase en contacto con su representante de ventas o del servicio técnico.

2. Tapa de la unidad de fusión

   Protege la unidad de fusión.

3. Salida trasera

   Apila las copias entregadas en la salida trasera.
