Anleitung zu Komponenten

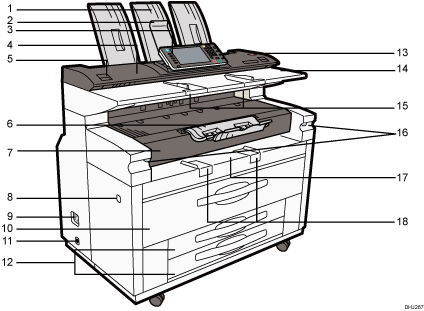

Vorderansicht und linke Seitenansicht

1. Oberer Ausgabestapler

   Wenn die obere Ausgabestaplereinheit ausgewählt ist, wird das ausgegebene Papier hier gestapelt.

2. Vorlagenausgabe zur oberen vorderen Zusatzablage

   Wenn die Vorlagenausgabe zur oberen vorderen Zusatzablage nach vorne abgesenkt ist und die Geräteeinstellungen so festgelegt sind, dass die Vorlagen in den oberen Papierauslauf ausgegeben werden, werden die ausgegebenen Vorlagen hier gestapelt.

3. Bedienfeld

   Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.

4. Scannerabdeckung

   Diese Abdeckung schützt den Vorlageneinzugsmechanismus und das Scanglas.

5. Freigabehebel der Scannerabdeckung

   Verwenden Sie diesen Hebel, um die Scannerabdeckung zu öffnen und einen Vorlagenstau zu beseitigen oder das Gerät zu reinigen.

6. Vordere Ausgabe Zusatzablage

   Kann zur Ausgabe der Kopien verwendet werden.

7. Vordere Abdeckung

   Zum Ersetzen von Toner diese Abdeckung öffnen.

8. Hauptschalter

   Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, schalten Sie den Hauptschalter ein.

   Siehe Ein/Ausschalten des Geräts.

9. Fehlerstrom-Schutzschalter

   Um einen Stromschlag zu verhindern, ist dieses Gerät mit einem Fehlerstrom-Schutzschalter ausgestattet. Der Fehlerstrom-Schutzschalter befindet sich normalerweise in der Ein-Position.

   Wenn sich das Gerät nicht einschalten lässt, überprüfen Sie, ob sich der Fehlerstrom-Schutzschalter in der Aus-Position befindet. Schalten Sie ihn in diesem Fall nicht in die Ein-Position.

   Wenden Sie sich umgehend an einen Vertriebs- oder Kundendienstmitarbeiter.

10. Oberes Magazin

    Hält Papierrolle 1 (vorne) und Papierrolle 2 (innen).

11. Standheizungsschalter

    Wenn sich im Inneren des Geräts aufgrund einer Temperaturänderung Kondensation bildet, kann es sein, dass das Gerät nicht korrekt druckt. Verwenden Sie die optionale Standheizung, um dieses Problem zu minimieren.

12. Papierrollen-Magazin (optional) oder Schnittpapier-Magazine (optional)

    Die Abbildung zeigt die Schnittpapier-Magazine.

    Hält Papierrolle 3 (vorne) und Papierrolle 4 (innen), wenn das Papierrollen-Magazin angebracht ist.

    Wenn das Schnittpapier-Magazin angebracht ist, hält es das geschnittene Papier in Magazin 3 (oben) und Magazin 4 (unten).

13. Taste [Scanner Stopp]

    Verwenden Sie diese Taste, wenn die Vorlagen schief eingezogen werden, oder um den Scan-Vorgang während des Einzugs abzubrechen. Sie können die Taste auch verwenden, um die Funktion zum Halten des Papierrandes zu deaktivieren.

14. Vorlagenglas

    Legen Sie die Vorlagen hier mit der zu scannenden Seite nach oben ein.

15. Vorlagenführung

    Stellen Sie die Führung auf die Breite der Vorlagen ein.

16. Freigabehebel der Bilderfassungseinheit

    Verwenden Sie diesen Hebel, um die Bilderfassungseinheit zu öffnen, wenn Sie einen Papierstau im Inneren beseitigen oder das Gerät reinigen.

    Die Bilderfassungseinheit nicht für mehr als 5 Minuten geöffnet lassen. Anderenfalls kann die Kopienqualität beeinträchtigt werden.

    Ziehen Sie am Freigabehebel, um die Einheit zu öffnen, während Sie die Bilderfassungseinheit nach unten drücken.

17. Bypass

    Verwenden Sie den Bypass, um Papier manuell einzuziehen. Legen Sie das Papier mit der zu bedruckenden Seite nach oben ein.

18. Bypass-Papierführung

    Stellen Sie die Führung auf die Breite des Papiers für das Bypass-Kopieren ein.

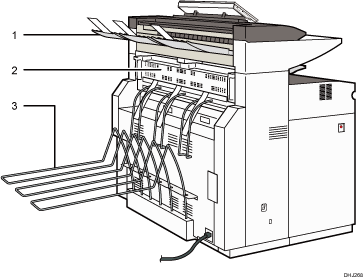

Rückansicht und linke Seitenansicht

1. Hintere Vorlagenausgabe (gerade)

   Hält Vorlagen, die an der Rückseite des Geräts ausgeworfen werden.

   Die hintere Vorlagenausgabe wird verwendet, wenn die Stapeleinheit an der Rückseite des Geräts angebracht ist. Weitere Informationen erhalten Sie von Ihrem Vertriebs- oder Kundendienstmitarbeiter.

2. Fixiereinheit-Abdeckung

   Schützt die Fixiereinheit.

3. Hintere Ausgabe

   Stapelt Kopien, die in die hintere Ausgabe ausgeworfen werden.
