Guide till komponenter (huvudsakligen Europa)

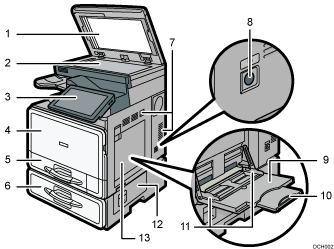

Vy framifrån och från höger

1. Originalglasets lock eller ADF

   Fäll ner originalglaslocket eller dokumentmataren över de original du har lagt på originalglaset.

   Om du placerar en bunt original i den automatiska dokumentmataren, matas automatiskt originalen ett i taget.

2. Originalglas

   Placera originalen med texten nedåt.

3. Kontrollpanel

   Se Guide till namn och funktioner på maskinens kontrollpanel.

4. Frontlucka

   Öppna för att byta tonerpatron.

5. Papperskassett

   Fyll på papper här.

6. Kassettenhet

   Fyll på papper här.

7. Ventilation

   Förhindrar överhettning.

8. Huvudströmbrytare

   Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd slår du på den.

9. Sidoinmatningsfack

   Används för att kopiera eller skriva ut på OH-film eller etikettpapper (självhäftande etiketter).

10. Förlängning

    Dra ut förlängningen när du fyller på A4, 8¹/₂ × 11 eller papper av större format i sidoinmatningsfacket.

11. Pappersguider

    När du fyller på papper i sidoinmatningsfacket ska pappret ligga rakt mot pappersguiderna.

12. Nedre högra luckan

    Öppna denna lucka när pappersstopp inträffar.

13. Höger lucka

    Öppna denna lucka när pappersstopp inträffar.

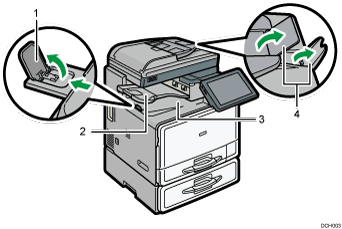

Vy framifrån och från vänster

1. Internt ändstopp

   Öppna och lyft ändstoppet för att lägga i stora papper.

2. Internt utmatningsfack 2

   Om du väljer detta som utmatningsfack matas kopierade eller utskrivna ark och faxmeddelanden ut här med textsidan ner.

3. Internt utmatningsfack

   Kopior, utskrifter och faxmeddelanden levereras här.

4. Dokumentmatarens förlängare

   Dra ut dessa förlängningar för att stödja större papper.

Vy bakifrån och från vänster

1. Ventilation

   Förhindrar överhettning.
