Oversikt over komponenter (hovedsakelig Europa)

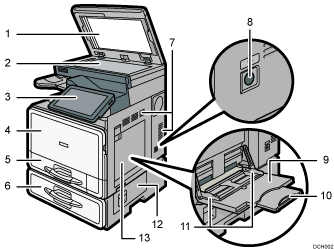

Sett forfra og fra høyre

1. Glassplatedeksel eller automatisk dokumentmater

   Senk glassplaten eller ADF over originalen som er plassert på glassplaten.

   Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.

2. Glassplate

   Legg originalene med forsiden ned.

3. Kontrollpanel

   Se Oversikt over navn og funksjoner på maskinens kontrollpanel.

4. Frontdeksel

   Åpne for å bytte tonerkassetter.

5. Papirmagasin

   Legg i papiret her.

6. Papirmagasinenhet

   Legg i papiret her.

7. Ventilasjonsåpninger

   Unngå overoppheting.

8. Hovedstrømbryter

   Hovedstrømbryteren må være på for at du skal kunne bruke denne maskinen. Slå den på hvis den er slått av.

9. Multiarkmater

   Brukes til å kopiere eller skrive ut på OHP-transparenter og etiketter (selvklebende etiketter).

10. Forlenger

    Trekk ut denne forlengeren når du legger papir i format A4, 8¹/₂ × 11 eller større i multiarkmateren.

11. Papirførere

    Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.

12. Deksel nederst til høyre

    Åpne dette dekselet ved papirstopp.

13. Høyre deksel

    Åpne dette dekselet ved papirstopp.

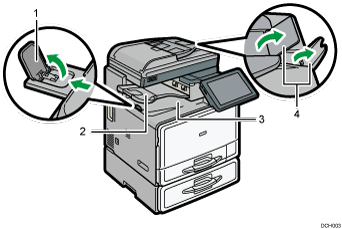

Sett forfra og fra venstre

1. Fører på internt brett

   Lukk opp og løft opp endekanten for å støtte store papir.

2. Internt brett 2

   Dersom du velger dette som mottaksbrettet, kommer kopiene ut her med forsiden ned.

3. Internt brett

   Kopier, utskrifter og faksmeldinger leveres her.

4. ADF-forlengere

   Løft disse forlengerne for å støtte store papirformater.

Sett bakfra og fra venstre

1. Ventilasjonsåpninger

   Unngå overoppheting.
