Alkatrészek ismertetése (főleg Európa)

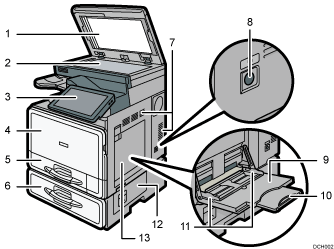

Elölnézet és jobb oldali nézet

1. Az expozíciós üveglap fedele vagy ADF

   Hajtsa rá az expozíciós üveglap fedelét vagy az automatikus dokumentumadagolót (ADF) az expozíciós üveglapra helyezett eredetikre.

   Ha egy köteg eredetit tölt be az automatikus dokumentum behúzóba (ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.

2. Expozíciós üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé.

3. Kezelőpanel

   Lásd: A készülék kezelőpaneljének elemei és funkciói - útmutató.

4. Elülső borítás

   Nyissa ki a festéktartályok cseréjéhez.

5. Papíradagoló

   Ide helyezze be a papírt.

6. Papírtálca egység

   Ide helyezze be a papírt.

7. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.

8. Hálózati főkapcsoló

   A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.

9. Kézi adagoló

   Hőálló fóliára és öntapadós címkére történő nyomtatáshoz vagy másoláshoz használható.

10. Hosszabbító kar

    Ha A4 , 8¹/₂ × 11 vagy nagyobb papírt tölt az adagolóba, húzza ki a hosszabbítót.

11. Papírvezetők

    Amikor papírt tölt be a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.

12. Jobb alsó fedél

    Papírelakadás esetén nyissa ki.

13. Jobb oldali fedél

    Papírelakadás esetén nyissa ki.

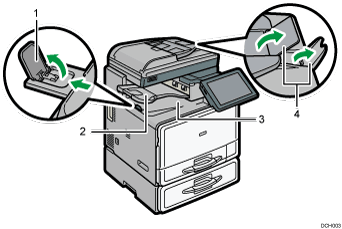

Elölnézet és baloldali nézet

1. Belső tálca papírvezetője

   Nyissa ki és emelje fel a hátsó papírterelőt, hogy megtámassza a nagyobb papírokat.

2. 2. belső tálca

   Ha ezt választja ki kiadótálcaként, a másolt, illetve nyomtatott papírt vagy faxüzenetet ide adja ki a készülék a nyomtatott oldalukkal lefelé.

3. Belső kiadótálca

   Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.

4. Az automatikus adagoló hosszabbítói

   Nagy papír rögzítéséhez emelje meg a hosszabbító karokat.

Hátulnézet és bal oldali nézet

1. Szellőzőnyílások

   Megakadályozza, hogy a készülék túlmelegedjen.
