Pour raccorder l'appareil à une ligne téléphonique, utilisez un connecteur de type modulaire embrochable.
Un câble de ligne téléphonique équipé d'un noyau de ferrite doit être utilisé pour éliminer les interférences de radio-fréquence.
Vérifiez que le connecteur est du type adapté avant de commencer.

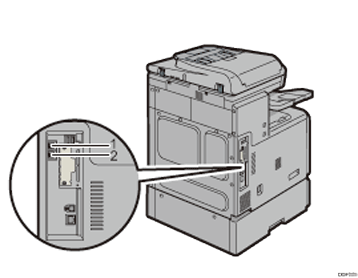

LINE (Connecteur d'interface G3)
Branchement d'une ligne téléphonique.
TEL (Connecteur téléphonique externe)
Connectez le combiné téléphonique en option ou un téléphone externe.
Si vous connectez un câble modulaire au connecteur du module d'interfaçage G3, effectuez deux boucles à 1,5 cm (0,6 pouces) (1) de l'extrémité du câble modulaire (connectée à la machine), puis attachez le noyau de ferrite aux boucles, comme illustré.
