Oversigt over komponenter (hovedsageligt Europa)

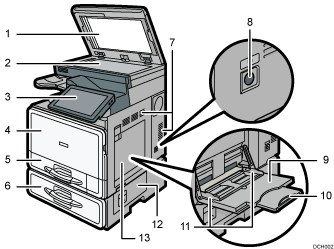

Maskinens forside og højre side

1. Glaspladelåg eller ADF

   Sænk glaspladelåget eller ADF'en ned over de originaler, der ligger på glaspladen.

   Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.

2. Glasplade

   Anbring originalerne her med forsiden nedad.

3. Betjeningspanel

   Se Oversigt over navne og funktioner på maskinens betjeningspanel.

4. Frontlåge

   Åbn denne låge for at udskifte tonerpatronen.

5. Papirkassette

   Ilæg papir her.

6. Kassettemodul

   Ilæg papir her.

7. Ventilationshuller

   Forhindrer overophedning.

8. Hovedafbryder

   For at bruge maskinen skal der tændes på hovedafbryderen. Hvis den er slukket, skal du tænde for den.

9. Bypassbakke

   Brug ved kopiering eller udskrivning på transparenter og labelark (selvklæbende labels).

10. Forlænger

    Træk forlængeren ud ved ilægning af A4, 8¹/₂ × 11 eller papir af større format i bypassbakken.

11. Papirstyr

    Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.

12. Nederste højre låge

    Åbn denne låge ved papirstop.

13. Højre låge

    Åbn denne låge ved papirstop.

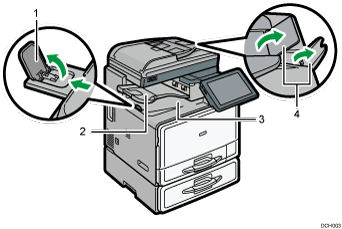

Maskinens forside og venstre side

1. Papirstøtte til intern bakke

   Træk papirstøtten ud, og løft endestyret til papir i større formater.

2. Intern bakke 2

   Hvis du vælger denne bakke som modtagebakke, kommer kopierne/udskrifterne eller faxmeddelelserne ud her med forsiden nedad.

3. Intern bakke

   Kopierede/udskrevne dokumenter og faxmeddelelser leveres her.

4. Forlængere til ADF

   Hæv disse forlængere for at understøtte store papirformater.

Maskinens bagside og venstre side

1. Ventilationshuller

   Forhindrer overophedning.
