Guia dels components (principalment, Amèrica del Nord)

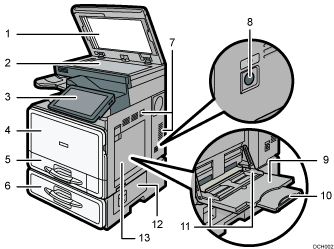

Vista frontal i dreta

1. ADF

   Abaixeu l'ADF sobre els originals que hagueu col·locat sobre el cristall d'exposició.

   Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.

2. Cristall d'exposició

   Col·loqueu els originals cara avall aquí.

3. Panell de control

   Consulteu Guia dels noms i les funcions del panell de control de la màquina.

4. Tapa frontal

   Obriu per substituir el cartutx de tòner.

5. Safata de paper

   El paper es carrega per aquí.

6. Unitat de safata de paper

   El paper es carrega per aquí.

7. Ventilacions

   Eviten el sobreescalfament.

8. Interruptor principal

   Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.

9. Safata bypass

   S'utilitza per copiar o imprimir en transparències OHP i en paper d'etiqueta (etiquetes adhesives).

10. Extensor del paper

    Extraieu la unitat d'extensió quan carregueu paper de mida A4, 8¹/₂ × 11 o superior a la safata bypass.

11. Guies del paper

    Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.

12. Tapa inferior dreta

    Haureu d'obrir aquesta tapa en cas d'encallament de paper.

13. Tapa dreta

    Haureu d'obrir aquesta tapa en cas d'encallament de paper.

Vista frontal i esquerra

1. Guia de la safata interna

   Obriu-la i alceu el topall del final quan vulgueu treballar amb paper gran.

2. Safata interna 2

   Si la seleccioneu com a safata de sortida, les còpies, impressions o missatges de fax aniran a parar aquí, cara avall.

3. Safata interna

   Les còpies, les impressions i els faxos surten per aquesta safata.

4. Extensions de l'ADF

   Eleveu els extensors per treballar amb paper gran.

Vista posterior i esquerra

1. Ventilacions

   Eviten el sobreescalfament.
