Guia de componentes (essencialmente Europa)

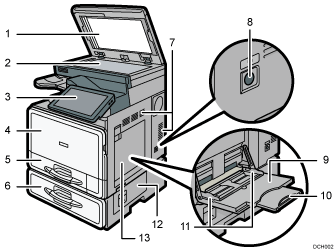

Vista frontal e direita

1. Tampa do vidro de exposição ou ADF

   Baixe a tampa do vidro de exposição ou o ADF sobre os originais colocados no vidro de exposição.

   Se você colocar uma pilha de originais no ADF, eles serão alimentados automaticamente, um a um.

2. Vidro de exposição

   Coloque aqui os originais com a face virada para baixo.

3. Painel de controle

   Consulte Guia de nomes e funções do painel de controle do equipamento.

4. Tampa frontal

   Abra para substituir o cartucho de toner.

5. Bandeja de papel

   Coloque papel aqui.

6. Unidade de bandeja de papel

   Coloque papel aqui.

7. Aberturas

   Previnem o superaquecimento.

8. Interruptor de alimentação principal

   Para operar a máquina, o interruptor de energia principal deve estar ligado. Se estiver desligado, ligue-o.

9. Bandeja de alimentação manual

   Utilize para copiar ou imprimir em transparências OHP e em papel de etiqueta (etiquetas adesivas).

10. Extensor

    Puxe esse extensor para fora ao colocar papel A4, 8¹/₂ × 11 ou papéis com tamanhos maiores na bandeja de alimentação manual.

11. Guias de papel

    Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.

12. Tampa inferior direita

    Abra esta tampa quando ocorrer um encravamento de papel.

13. Tampa direita

    Abra esta tampa quando ocorrer um encravamento de papel.

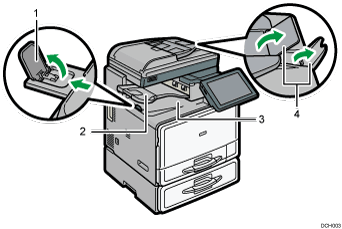

Vista frontal e esquerda

1. Guia da bandeja interna

   Expanda e aumente a guia de margem para usar papéis maiores.

2. Bandeja interna 2

   Se você selecionar essa bandeja como bandeja de saída, o papel copiado/impresso ou faxes saem aqui, voltados para baixo.

3. Bandeja interna

   O papel copiado/impresso e os faxes recebidos saem neste local.

4. Extensores do ADF

   Aumente esses extensores quando usar papéis grandes.

Vista traseira e esquerda

1. Aberturas

   Previnem o superaquecimento.
