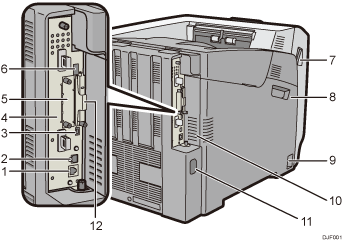

Ethernet bağlantı noktası
Yazıcıyı ağa bağlamak için bir ağ arayüz kablosu kullanın.
USB portu B
Yazıcıyı bilgisayara bağlamak için bir USB kablosu kullanın.
USB portu H (Müşteri mühendisinin kullanımı için port)
Bu portu kullanmayın.
Kontrolör Kartı
Hafıza birimi veya yazıcı sabit diski gibi seçenekleri kurmak için bunu çıkarın. USB kablosu ve Ethernet kablosu gibi kabloları bağlantı noktalarına takın.
Opsiyonel arayüz kartı yuvası
İsteğe bağlı arayüz kartları takılabilir.
İsteğe bağlı bir kablosuz LAN arayüz kartı, IEEE 1284 arayüz kartı veya USB cihazı sunucu kartı yerleştirin.
USB portu A
Dijital fotoğraf makinesi, kart doğrulama cihazı vb. harici cihazları bağlayın.
Ön Kapağı Açma Kolları
Ön kapağı açmak için yazıcının ön tarafında bulunan bu kolları çekin.
Sol Kapak
Drum ünitesini, transfer ünitesini veya atık toner şişesini değiştirirken bu kapağı açın.
Ana güç düğmesi
Gücü açmak ve kapamak için bu düğmeyi kullanın.
Yazıcının kapatılmasıyla ilgili ayrıntılar için bkz. Gücü Kapatma.
Havalandırma delikleri
Aşırı ısınmayı önlemek için iç parçaların ısısı mevcut havalandırma deliklerinden dışarıya atılır.
Bu havalandırma deliklerinin kapatılması veya tıkanması durumunda arıza ve bozulma meydana gelebilir.
Doğru bakım için toz filtresinin düzenli olarak değiştirilmesi gerekmektedir.
Güç konnektörü
Güç kablosunu yazıcıya takın. Diğer ucu elektrik prizine takın.
Genişletme kartı yuvaları
SD kartı takmak için kapağı açın.
