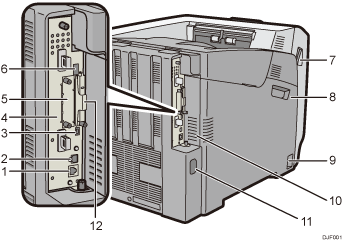

Port Ethernet
Aby podłączyć drukarkę do sieci, użyj kabla interfejsu sieciowego.
Port USB typu B
W celu połączenia drukarki z komputerem należy użyć kabla USB.
Port H USB (port do wykorzystania przez pracownika działu technicznego klienta)
Nie używaj tego portu.
Płyta kontrolera
Wysuń ją, aby zainstalować wyposażenie opcjonalne, takie jak moduł pamięci lub dysk twardy drukarki. Znajdują się tu złącza do podłączania kabli, np. kabla USB lub kabla Ethernet.
Gniazdo na opcjonalną kartę interfejsu
Może tu zostać włożona opcjonalna karta interfejsu.
Włóż dodatkową kartę interfejsu bezprzewodowej sieci LAN, kartę interfejsu IEEE 1284 lub kartę serwera urządzeń USB.
Port USB typu A
Służy do podłączania urządzeń zewnętrznych, takich jak aparat cyfrowy, terminal autoryzujący do kart, itp.
Dźwignie otwierania przedniej pokrywy
Aby otworzyć przednią pokrywę, należy pociągnąć tę dźwignię w kierunku przodu drukarki.
Lewa pokrywa
Pokrywę tę należy otworzyć przy wymianie bębna, zespołu transferu lub pojemnika na zużyty toner.
Przełącznik zasilania głównego
Przełącznik ten służy do włączania i wyłączania zasilania drukarki.
Szczegółowe informacje, jak wyłączyć drukarkę, patrz Wyłączanie zasilania.
Otwory wentylacyjne
Ciepło wytworzone przez elementy znajdujące się wewnątrz urządzenia jest uwalniane przez otwory wentylacyjne, aby zapobiec przegrzaniu.
Zablokowanie lub zakrywanie tych otworów wyntylacyjnych może doprowadzić do nieprawidłowego działania urządzenia lub awarii.
Regularna wymiana filtra przeciwpyłowego jest elementem prawidłowej konserwacji urządzenia.
Złącze zasilania
Podłącz przewód zasilający do drukarki. Włóż drugi koniec do gniazdka elektrycznego.
Gniazda na karty rozszerzeń
Usuń pokrywę i zainstaluj karty SD.
