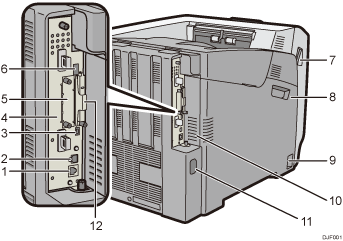

Ethernet port
A nyomtató hálózatra csatlakoztatásához hálózati interfészkábelt használjon!
USB port, B
A nyomtató számítógéphez történő csatlakoztatásához használjon USB kábelt.
USB H-port(Ügyfél-mérnök részére fenntartott port)
Ezt a portot ne használja.
Vezérlőkártya
Húzza ezt ki az olyan kiegészítők telepítéséhez, mint a memóriaegység vagy a nyomtató merevlemeze. Csatlakoztassa a kábeleket (például az USB-kábelt és az Ethernet kábelt) a csatlakozójához.
Opcionális interfész kártyafoglalat
A kiegészítő interfészkártyák ide helyezhetőek be.
Helyezzen be egy opcionális vezeték nélküli interfészkártyát, IEEE 1284 interfészkártyát, vagy egy USB-eszközkiszolgáló-kártyát.
USB port, A
Csatlakoztasson külső eszközöket, például digitális fényképezőgépet, kártya-hitelesítési eszközt, stb.
Elülső fedél nyitókarjai
Az elülső fedél kinyitásához húzza ezeket a karokat a nyomtató elülső oldala felé.
Baloldali fedél
A dobegység, átvivőegység vagy a használtfesték-tartály cseréjéhez nyissa fel ezt a fedelet.
Főkapcsoló
Ezzel a kapcsolóval kapcsolhatja ki vagy be a készülék áramellátását.
A nyomtató kikapcsolását illetően lásd: A készülék kikapcsolása.
Szellőzőnyílások
A túlmelegedés megelőzése érdekében a belső összetevőkben keletkező hő kivezetése ezeken a szellőzőnyílásokon keresztül történik.
E szellőzőnyílások eltakarása vagy akadályozása esetén a készülék meghibásodhat.
A megfelelő karbantartás érdekében a porszűrőt rendszeres időközönként cserélni kell.
Hálózati csatlakozó
Csatlakoztassa a hálózati kábelt a nyomtatóhoz. A másik végét a hálózati konnektorba dugja.
Kiegészítő kártyafoglalatok
Távolítsa el a fedelet az SD kártyák telepítéséhez.
