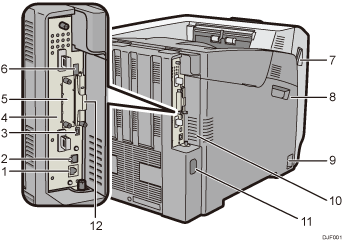

Ethernet-liitäntä
Verkkokaapeli kytketään tähän.
USB-portti B
Kytke tulostin tietokoneeseen USB-kaapelilla.
USB-portti H (teknikon käyttöön)
Älä käytä tätä porttia.
Ohjainkortti
Liu'uta tämä ulos, kun asennat lisävarusteita, kuten muistikorttia tai tulostimen kiintolevyä. Liitä johdot, kuten USB- ja Ethernet-kaapeli, niitä vastaaviin liittimiin.
Liitäntäkorttipaikka (lisävaruste)
Lisävarusteina saatavana olevat liitäntäkortit voidaan asentaa näihin kohtiin.
Asenna lisävarusteena saatava WLAN-kortti, IEEE 1284 -kortti tai USB-laitepalvelinkortti.
USB-portti A
Liitä ulkoiset laitteet, kuten digikamera, korttitodennuslaite jne.
Etukannen avausvivut
Avaa etukansi vetämällä näistä vivuista tulostimen etuosaan päin.
Vasen kansi
Avaa tämä kansi, kun haluat vaihtaa rumpuyksikön, siirtoyksikön tai hukkavärisäiliön.
Päävirtakytkin
Päävirtakytkimellä käynnistetään ja sammutetaan laitteen päävirta.
Lisätietoja tulostimen sammuttamisesta, katso Virran katkaiseminen.
Tuuletusaukot
Tuuletusaukot poistavat sisäisten komponenttien synnyttämän lämmön ylikuumenemisen ehkäisemiseksi.
Tuuletusaukkojen tukkiminen voi aiheuttaa toimintavikoja tai vaurioittaa laitetta.
Pölytiivis suodatin on vaihdettava säännöllisesti.
Virtaliitin
Yhdistä virtajohto tulostimeen. Kytke toinen pää pistorasiaan.
Lisäkorttien asennuspaikat
Poista kansi, kun asennat SD-kortit.
