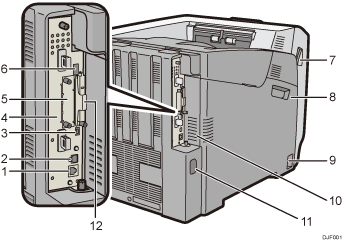

Εξωτερικό: Πίσω όψη

Θύρα Ethernet

Χρησιμοποιήστε καλώδιο διασύνδεσης δικτύου για να συνδέσετε τον εκτυπωτή σε δίκτυο.

Θύρα USB B

Χρησιμοποιήστε καλώδιο USB για να συνδέσετε τον εκτυπωτή σε υπολογιστή.

Θύρα USB Η (Θύρα για χρήση από τον μηχανικό του πελάτη)

Μην χρησιμοποιείτε αυτήν τη θύρα.

Πλακέτα ελεγκτή

Σύρετέ την έξω για να εγκαταστήσετε προαιρετικές μονάδες, όπως τη μονάδα μνήμης ή τον σκληρό δίσκο εκτυπωτή. Συνδέστε καλώδια, όπως ένα καλώδιο USB και ένα καλώδιο Ethernet, στις υποδοχές τους.

Υποδοχή προαιρετικής κάρτας διασύνδεσης

Δυνατότητα εισαγωγής προαιρετικών καρτών διασύνδεσης.

Εισάγετε μια προαιρετική κάρτα διασύνδεσης ασύρματου LAN, μια κάρτα διασύνδεσης IEEE 1284 ή μια κάρτα διακομιστή συσκευών USB.

Θύρα USB A

Συνδέετε εξωτερικές συσκευές, όπως ψηφιακή φωτογραφική μηχανή, συσκευή πιστοποίησης καρτών, κτλ.

Μοχλοί ανοίγματος μπροστινού καπακιού

Τραβήξτε αυτούς τους μοχλούς προς την μπροστινή πλευρά του εκτυπωτή για να ανοίξετε το μπροστινό καπάκι.

Αριστερό καπάκι

Ανοίξτε αυτό το καπάκι για την αντικατάσταση της μονάδας τυμπάνου, της μονάδας μεταφοράς ή του δοχείου υπολειμμάτων τόνερ.

Κεντρικός διακόπτης λειτουργίας

Χρησιμοποιείτε αυτόν τον διακόπτη για να ενεργοποιήσετε/απενεργοποιήσετε τον εκτυπωτή.

Για πληροφορίες σχετικά με τη διαδικασία απενεργοποίησης του εκτυπωτή, δείτε Απενεργοποίηση συσκευής.

Οπές εξαερισμού

Για την αποτροπή υπερθέρμανσης, η θερμότητα από τα εσωτερικά εξαρτήματα απελευθερώνεται από αυτές τις οπές εξαερισμού.

Εάν αυτές οι οπές εξαερισμού φραχθούν ή μπλοκαριστούν μπορεί να προκύψουν δυσλειτουργίες και βλάβη του μηχανήματος.

Το φίλτρο σκόνης πρέπει να αντικαθιστάται τακτικά για τη σωστή συντήρηση του μηχανήματος.

Υποδοχή καλωδίου τροφοδοσίας

Συνδέστε το καλώδιο τροφοδοσίας στον εκτυπωτή. Συνδέστε το άλλο άκρο σε ηλεκτρική πρίζα.

Υποδοχές καρτών επέκτασης

Αφαιρέστε το καπάκι για να εγκαταστήσετε κάρτες SD.
