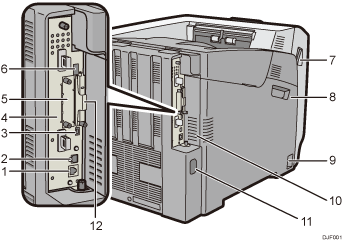

Port sítě Ethernet
Pomocí kabelu rozhraní sítě připojte tiskárnu k síti.
USB port typ B
Pro připojení tiskárny k počítači použijte kabel USB.
USB port H (port používaný technikem zákazníka)
Tento port nepoužívejte.
Ovládací panel
Po vysunutí sem můžete instalovat doplňky, jako paměťový modul nebo pevný disk tiskárny. Zasuňte kabely USB a Ethernet do příslušných konektorů.
Slot pro karty volitelného rozhraní
Zde lze zasunout doplňkové karty rozhraní.
Vložte volitelnou kartu rozhraní bezdrátové sítě, kartu rozhraní IEEE 1284 nebo kartu serveru USB zařízení.
USB port typ A
Připojte externí zařízení jako např. digitální fotoaparát, zařízení k ověření karty atd.
Páčky otevření předního krytu
Zatáhněte za tyto páčky směrem k přední straně tiskárny pro otevření předního krytu.
Levý kryt
Otevřete tento kryt při výměně jednotky válce, přenosové jednotky nebo odpadní nádoby toneru.
Hlavní spínač
Tímto spínačem zapnete nebo vypnete napájení.
Podrobnosti ohledně vypnutí tiskárny viz Vypnutí napájení.
Větrací otvory
Aby nedošlo k přehřátí, chladí se vnitřek zařízení odváděním tepla ventilačními otvory.
Jsou-li tyto otvory blokovány, může dojít k selhání a poškození zařízení.
Prachové filtry je třeba pravidelně vyměňovat v rámci řádné údržby.
Napájecí konektor
Napájecí kabel připojte k tiskárně. Druhý konec kabelu zasuňte do zásuvky.
Sloty pro rozšiřující karty
Před vložením SD karet musíte sejmout kryt.
