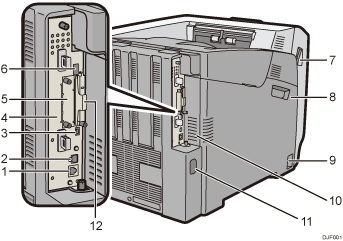

Port Ethernet
Utilitzeu un cable d'interfície de xarxa per connectar la impressora a la xarxa.
Port USB B
Utilitzeu un cable USB per connectar la impressora a l'ordinador.
Port USB H (port per al servei tècnic)
No utilitzeu aquest port.
Placa controladora
Extraieu-la cap a fora per instal·lar opcions com ara la unitat de memòria o el disc dur de la impressora. Endolleu cables com ara un cable USB o un cable Ethernet als seus connectors.
Ranura opcional de la placa d'interfície
Es poden inserir plaques d'interfície opcionals.
Inseriu un panell opcional de la interfície LAN sense fil, una placa de la interfície IEEE 1284 o una placa d'un servidor amb dispositiu USB.
Port USB A
Connecteu dispositius externs com ara una càmera digital, un dispositiu d'autenticació de targetes, etc.
Palanques per obrir la tapa superior
Estireu d'aquestes palanques cap a la part frontal de la impressora per obrir la tapa frontal.
Tapa esquerra
Obriu aquesta tapa quan substituïu la unitat de tambor, la unitat de transferència o l'ampolla de tóner residual.
Interruptor principal
Utilitzeu aquest interruptor per encendre i apagar el dispositiu.
Per obtenir informació sobre com apagar la impressora, vegeu Desconnectar la impressora.
Orificis de ventilació
Per evitar un sobreescalfament, els orificis de ventilació permeten eliminar la calor que es genera en els components interns.
Si aquests orificis de ventilació es bloquegen o s'obstrueixen, es pot produir un mal funcionament o una fallida de la màquina.
S'ha de substituir el filtre a prova de pols regularment per a un manteniment adequat.
Endoll de corrent
Connecteu el cable de corrent a la impressora. Inseriu l'altre extrem a la presa de corrent.
Ranures de la targeta d'ampliació
Traieu la tapa en cas que vulgueu instal·lar targetes SD.
