Voordat u de harde schijf aanraakt, moet u zichzelf aarden door iets van metaal aan te raken om eventuele statische elektriciteit te voorkomen. Statische elektriciteit kan de harde schijf beschadigen.
De harde schijf mag niet worden blootgesteld aan fysieke schokken.

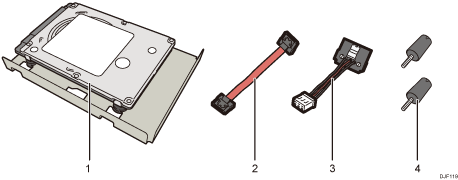

Controleer de inhoud van het pakket.
Harde schijf
Platte kabel
Netsnoer
Twee schroeven
Schakel het apparaat uit en trek de stekker uit het stopcontact.
Verwijder de twee schroeven waarmee de controllerkaart bevestigd is.
De verwijderde schroeven worden later gebruikt om de controllerkaart weer te bevestigen.
Terwijl u de handgrepen vasthoudt, trekt u langzaam de controllerkaart eruit.
Plaats de controller-kaart op een vlak oppervlak.
De harde schijf wordt geïnstalleerd in de sleuf die in de afbeelding hieronder wordt weergegeven.
Sluit de platte kabel en netsnoer aan op de harde schijf.
Plaats het uitstekende deel van de harde schijf in de inkeping op de controllerkaart en schuif de harde schuif naar de achterkant van de controllerkaart.
Zorg ervoor dat de harde schijf parallel met de controllerkaart wordt geplaatst.
Bevestig de harde schijf op de controllerkaart met behulp van de twee schroeven.
Sluit de platte kabel en de netsnoer aan op de controllerkaart.
Lijn de controllerkaart uit met de bovenste en onderste rails en duw de eenheid er vervolgens voorzichtig in tot deze stopt.
Er kan zich een storing voordoen wanneer de controllerkaart niet goed is geïnstalleerd.
Maak de controllerkaart vast op de printer met behulp van de twee schroeven.
Steek het netsnoer in het stopcontact en zet de printer aan.
Druk de configuratiepagina af om de installatie te controleren.
Controleer of de harde schijf correct is geïnstalleerd door de configuratiepagina af te drukken. Als deze correct is geïnstalleerd, zal "Harde schijf" verschijnen bij "Apparaatverbinding" op de configuratiepagina. Voor meer informatie over het afdrukken van de configuratiepagina, zie Een testafdruk maken.
Als de harde schijf niet correct is geïnstalleerd, herhaal dan de procedure vanaf het begin. Als de eenheid ook bij een nieuwe installatiepoging niet correct kan worden geïnstalleerd, neem dan contact op met uw verkoop- of servicevertegenwoordiger.
Om de geïnstalleerde harde schijf te gebruiken, configureert u de printeropties in "Accessoires" in het printerstuurprogramma. Voor informatie over het openen van "Accessoires", zie de Installatiehandleiding stuurprogramma.
