Der Farbabstufungsmusterbogen enthält zwei Farbmusterspalten: Spalte "Muster 1" für die Anpassung des hervorgehobenen Teils und Spalte "Muster 2" für die Einstellung des mittleren Teils.
Das Abstufungskorrekturblatt enthält: "Abstufungskorrekturblatt 1" für die Anpassung von Highlights und "Abstufungskorrekturblatt 2" für die Anpassung von Mitteltönen. Das Abstufungskorrekturblatt 1 wird für Korrektur 1 verwendet und das Abstufungskorrekturblatt 2 für Korrektur 2.
Farbmuster und Korrekturwerte
Nachstehend wird erläutert, wie das Farbmuster des Musterbogens für die Farbkalibrierung und die Korrekturwerte des Abstufungskorrekturblattes zu betrachten sind.
Die Einstellung K (Schwarz) wird hier beispielhaft verwendet. Die Methode zur Einstellung für M (Magenta) ist ähnlich. Für C/Y (Cyan/Gelb) wird der Korrekturwert anhand von Kombinationen dieser beiden Farben ermittelt, auch wenn die Einstellungen für jede Farbe separat vorgenommen werden.
Halten Sie den Korrekturwert (0 bis 6) für "K" des Korrekturwerteinstellungsblatts über das Farbmuster der Abstufungskorrektur 1 des Musterbogens für die Farbkalibrierung und suchen Sie die korrigierte Farbe, die dem Farbmuster am nächsten kommt. Geben Sie dann die entsprechende Nummer über das Bedienfeld ein. Der aktuell festgelegte Korrekturwert wird rot ausgedruckt.

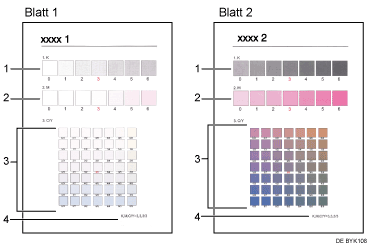

Ablesen des Abstufungskorrekturblattes
Das gedruckte Abstufungskorrekturblatt wird wie unten gezeigt gelesen.
Vergleichen Sie das Abstufungskorrekturblatt und den Korrekturwert jeder Farbe, K (Schwarz), M (Magenta) und C (Cyan)/Y (Gelb), bestimmen Sie die erforderliche Abstufungskorrektur und konfigurieren Sie die Einstellungen über das Bedienfeld.
Korrekturwerte für K (Schwarz)
Stellt die gedruckte Farbe ein, wenn nur Schwarztoner verwendet wird. Der aktuell festgelegte Korrekturwert wird rot ausgedruckt.
Korrekturwerte für M (Magenta)
Stellt die gedruckte Farbe ein, wenn nur Magentatoner verwendet wird. Der aktuell festgelegte Korrekturwert wird rot ausgedruckt.
Korrekturwerte für C (Cyan)/Y (Gelb)
Korrigiert die Farben, die bei Verwendung von Cyan und Gelb gedruckt wurden. Für C/Y (Cyan/Gelb) wird der Korrekturwert anhand einer Kombination dieser beiden Farben ermittelt, auch wenn die Einstellungen für jede Farbe vorgenommen werden.
Einstellwert
Der angezeigte Wert ist aktuell festgelegt, wenn das Abstufungskorrekturblatt gedruckt wird. Dieser Wert entspricht dem im Bedienfeld eingestellten Wert.
