Berühren Sie vor dem Anfassen des Festplattenlaufwerks einen Metallgegenstand, um statische Elektrizität zu entladen. Statische Elektrizität kann die Festplatte beschädigen.
Die Festplatte keinen Stößen oder Erschütterungen aussetzen.

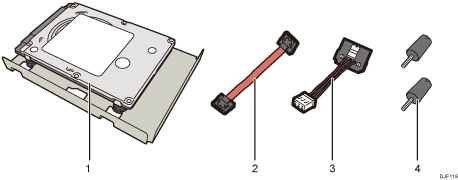

Den Kartoninhalt überprüfen.
Festplatte
Flachbandkabel
Netzkabel
Zwei Schrauben
Den Hauptschalter ausschalten und den Netzstecker herausziehen.
Entfernen Sie die zwei Schrauben, mit denen das Controller Board befestigt ist.
Die entfernten Schrauben werden später zur Befestigung des Controller Boards benötigt.
Das Controller Board am Griff festhalten und vorsichtig herausziehen.
Controller Board auf einer ebenen Fläche platzieren.
Die Festplatte wird in den in der folgenden Abbildung gezeigten Steckplatz eingesetzt.
Schließen Sie Flachband- und Netzkabel an der Festplatte an.
Führen Sie den Vorsprung auf dem Festplatten-Board in die Kerbe auf dem Controller Board ein und schieben Sie dann die Festplatte in Richtung der Rückwand des Controller Boards.
Die Festplatte muss parallel zum Controller Board sitzen.
Befestigen Sie die Festplatte mithilfe der zwei Schrauben am Controller Board.
Schließen Sie Flachband- und Netzkabel am Controller Board an.
Richten Sie das Controller Board mit den oberen und unteren Schienen aus und schieben Sie es dann vorsichtig bis zum Anschlag hinein.
Es kann zu einer Störung des Druckers kommen, wenn das Controller Board nicht korrekt installiert ist.
Controller Board mithilfe der zwei Schrauben am Drucker befestigen.
Netzkabel des Druckers wieder an die Steckdose anschließen und den Drucker einschalten.
Drucken Sie zur Überprüfung der Installation die Konfigurationsseite aus.
Drucken Sie die Konfigurationsseite aus, um zu überprüfen, ob die Festplatte korrekt installiert wurde. Wenn es korrekt installiert wurde, wird auf der Konfigurationsseite "Festplatte" für "Geräteverbindung" angezeigt. Einzelheiten zum Drucken der Konfigurationsseite siehe Testdruck.
Falls die Festplatte nicht korrekt installiert wurde, wiederholen Sie den Vorgang von Anfang an. Falls sie selbst nach einem erneuten Versuch nicht korrekt installiert werden kann, setzen Sie sich mit Ihrem Vertriebs- oder Kundendienstmitarbeiter in Verbindung.
Um die installierte Festplatte verwenden zu können, müssen Sie die Druckeroptionen unter "Zubehör" im Druckertreiber konfigurieren. Informationen über das Öffnen von "Zubehör" finden Sie in der Treiber-Installationsanleitung.
