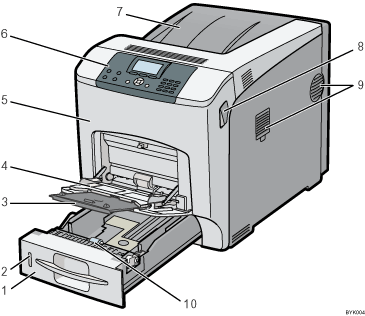

外部：正视图

纸盘1

最多可装入550页普通纸。

有关可以使用的纸张尺寸和类型的详细信息，请参见 纸张尺寸规格和 纸张类型规格。

剩余纸张指示灯

表示纸盘中大概剩余的纸张数量。

手送台延长板

在手送台中装入A5或更大尺寸纸张时拉出延伸板。

手送台

最多可装入100页普通纸。

有关可以使用的纸张尺寸和类型的详细信息，请参见 纸张尺寸规格和 纸张类型规格。

前盖

打开前盖后，可以更换定影单元和转印辊，或者取出卡住的纸张。

控制面板

有关详细信息，请参见 控制面板的名称和功能指南。

标准纸盘/上盖

正常操作下，输出纸张堆叠在用作标准输出纸盘的上盖上。打开以更换碳粉瓶。

前盖开启控制杆

向打印机前方拉出杆子以打开前盖。

通风孔

打印机右侧有两个通风孔。为防止过热，内部组件利用这些通风口散热。故障或失效可能会导致通风孔堵塞。

正确维护需要定期更换防尘过滤器。

出现以下消息时，请更换防尘过滤器：

“需要更换:定影单元”

一起更换防尘过滤器和定影单元。

进纸辊

这样可以确保每次只进一张纸。如果发生多页进纸，请仔细清洁进纸辊。
