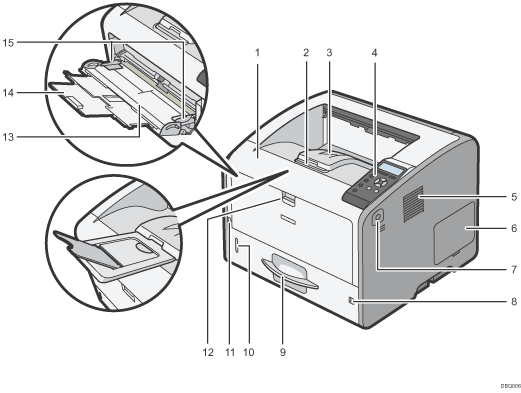

Anterior
Tampa frontal
Abra para aceder ao interior da impressora e retirar o papel encravado.
Abra aqui para substituir o cartucho de impressão e a unidade de tambor.
Extensor da bandeja
Puxe esta guia para evitar que o papel caia.
Bandeja standard
As folhas impressas são entregues nesta bandeja com o lado de impressão virado para baixo.
Painel de controlo
Para mais informações, consulte Guia dos nomes e funções do painel de controlo.
Orifícios de ventilação
Previnem o sobreaquecimento.
Tampa da memória
Retire esta tampa para instalar o módulo SDRAM e o disco rígido opcionais.
Botão de abertura da tampa frontal
Carregue neste botão para abrir a tampa dianteira.
Indicador de formato do papel
Utilize este manípulo para especificar o formato do papel. Para utilizar um formato de papel que não apareça no indicador de formato do papel, regule o manípulo para "
". Se for esse o caso, defina o formato do papel utilizando o painel de controlo.Bandeja 1
Suporta até 500 folhas de papel normal.
Para mais informações sobre os formatos e os tipos de papel que pode utilizar, consulte Especificações do Formato de Papel e Especificações do Tipo de Papel.
Indicador do papel restante
Indica a quantidade aproximada de papel que resta na bandeja.
Interruptor de alimentação principal
Utilize este interruptor para ligar e desligar a impressora.
Para mais informações sobre como desligar a impressora, consulte Desligar a alimentação.
Patilha de abertura da bandeja de alimentação manual
Empurre esta patilha para abrir a bandeja de alimentação manual.
Bandeja de alimentação manual
Suporta até 100 folhas de papel normal.
Para mais informações sobre os formatos e os tipos de papel que pode utilizar, consulte Especificações do Formato de Papel e Especificações do Tipo de Papel.
Extensor da bandeja de alimentação manual
Puxe este extensor para fora quando pretender colocar papel com formato A4
, 8 1/2 × 11 ou um formato superior na bandeja de alimentação manual.Guias do papel
Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.
