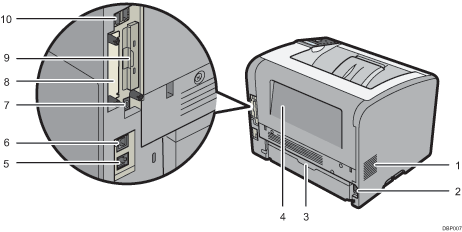

Tuuletusaukot
Estävät ylikuumenemisen.
Virtaliitin
Yhdistä virtajohto tulostimeen. Kytke toinen pää pistorasiaan.
Paperikasetin kansi
Estä pölyä pääsemästä paperikasettiin, kun sitä on pidennetty.
Takakansi
Avaa etukansi päästäksesi käsiksi tulostimen sisäosiin.
Avaa tästä käyttääksesi lämpöyksikköä tai kirjekuorivipua.
Ethernet-liitäntä
Verkkokaapeli kytketään tähän.
USB-portti B
Kytke tulostin tietokoneeseen USB-kaapelilla.
USB-portti H (teknikon käyttöön)
Älä käytä tätä porttia.
Liitäntäkorttipaikka (lisävaruste)
Lisävarusteina saatavana olevat liitäntäkortit voidaan asentaa näihin kohtiin.
Asenna lisävarusteena saatava WLAN-kortti, IEEE 1284 -kortti tai USB-laitepalvelin.
Lisäkorttien asennuspaikat
Poista kansi, kun asennat SD-kortit.
USB-portti A
Ulkoiset laitteet, esimerkiksi korttitodennuslaite, kytketään tähän.
