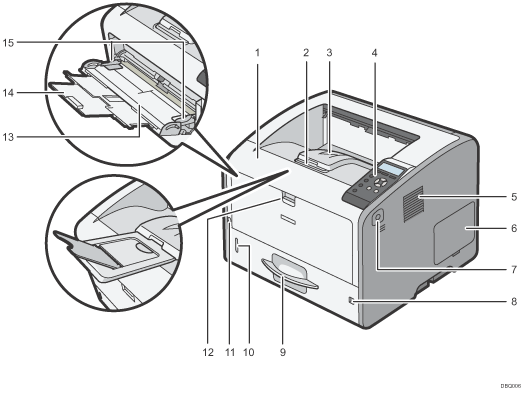

Εξωτερικό: Μπροστινή όψη

Μπροστινό καπάκι

Ανοίξτε για πρόσβαση στο εσωτερικό του εκτυπωτή και για να αφαιρέσετε το μπλοκαρισμένο χαρτί.

Ανοίξτε εδώ για να αντικαταστήσετε τη μονάδα αναλωσίμου εκτύπωσης και τη μονάδα τύμπανου.

Επέκταση δίσκου

Τραβήξτε αυτόν τον μηχανισμό για να αποτραπεί μία πιθανή πτώση των πρωτοτύπων.

Βασικός δίσκος

Οι εκτυπώσεις στοιβάζονται εδώ με την εκτυπωμένη πλευρά προς τα κάτω.

Πίνακας ελέγχου

Για πληροφορίες, ανατρέξτε στη Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου.

Οπές εξαερισμού

Πρόληψη υπερθέρμανσης.

Καπάκι μνήμης

Αφαιρέστε αυτό το καπάκι για να εγκαταστήσετε την προαιρετική μονάδα SDRAM και τον σκληρό δίσκο.

Κουμπί για άνοιγμα μπροστινού καπακιού

Πατήστε αυτό το κουμπί για να ανοίξετε το μπροστινό καπάκι.

Επιλογέας μεγέθους χαρτιού

Χρησιμοποιήστε αυτό τον επιλογέα για να καθορίσετε το μέγεθος χαρτιού. Για να χρησιμοποιήσετε μέγεθος χαρτιού που δεν υποδεικνύεται στον επιλογέα μεγέθους χαρτιού, θέστε τον επιλογέα σε "". Σε αυτή την περίπτωση, ορίστε το μέγεθος χαρτιού χρησιμοποιώντας τον πίνακα ελέγχου.

Δίσκος 1

Μπορούν να τοποθετηθούν έως 500 φύλλα απλού χαρτιού.

Για πληροφορίες σχετικά με τα μεγέθη και τους τύπους χαρτιού που μπορούν να χρησιμοποιηθούν, ανατρέξτε στη Προδιαγραφές μεγέθους χαρτιού και στη Προδιαγραφές τύπου χαρτιού.

Ένδειξη υπολειπόμενου χαρτιού

Υποδεικνύει κατά προσέγγιση την ποσότητα του χαρτιού που απομένει στον δίσκο τροφοδοσίας.

Κεντρικός διακόπτης λειτουργίας

Χρησιμοποιείτε αυτόν τον διακόπτη για να ενεργοποιήσετε/απενεργοποιήσετε τον εκτυπωτή.

Για πληροφορίες σχετικά με τη διαδικασία απενεργοποίησης του εκτυπωτή, ανατρέξτε στη Απενεργοποίηση συσκευής.

Μοχλός για άνοιγμα πλαϊνού δίσκου τροφοδοσίας (Bypass)

Σπρώξτε αυτόν το μοχλό για να ανοίξετε τον πλαϊνό δίσκο τροφοδοσίας (Bypass).

Πλαϊνός δίσκος τροφοδοσίας (Bypass)

Μπορούν να τοποθετηθούν έως 100 φύλλα απλού χαρτιού.

Για πληροφορίες σχετικά με τα μεγέθη και τους τύπους χαρτιού που μπορούν να χρησιμοποιηθούν, ανατρέξτε στη Προδιαγραφές μεγέθους χαρτιού και στη Προδιαγραφές τύπου χαρτιού.

Επέκταση για τον πλαϊνό δίσκο τροφοδοσίας (Bypass)

Όταν τοποθετείτε φύλλα A4, 8¹/₂ × 11, ή μεγαλύτερα, στον πλαϊνό δίσκο, τραβήξτε προς τα έξω την προέκταση.

Οδηγοί χαρτιού

Όταν τοποθετείτε χαρτί στον πλαϊνό δίσκο τροφοδοσίας (Bypass), ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.
