Maskinens bagside

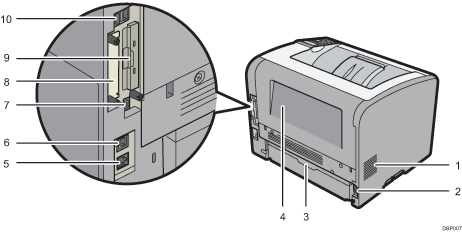

Nummereret illustration af hovedenheden

  1. Ventilationshuller

    Forhindrer overophedning.

  2. Strømkabel

    Forbind strømkablet til printeren. Sæt den anden ende i en stikkontakt.

  3. Dække til papirkassette

    Forhindrer at støv kommer ind i papirkassetten, når den udtrækkes.

    Illustration af kassettelåg

  4. Baglåge

    Åbn her for at få adgang til printerens indvendige dele.

    Åbn her for at udskifte varmeenheden eller bruge kuvertvælgeren.

  5. Ethernet-port

    Brug et netværkskabel, hvis du vil tilslutte printeren til et netværk.

  6. USB-port B

    Brug et USB-kabel til at forbinde printeren med en computer.

  7. USB-port H (port, der anvendes af teknikere)

    Brug ikke denne port.

  8. Interfacekortplads

    Interfacekort (ekstraudstyr) kan indsættes her.

    Isæt et trådløst LAN-interfacekort, IEEE 1284 interfacekort, eller en USB-enhedsserver (ekstraudstyr).

  9. Stik til udvidelseskort

    Tag dækslet af for at installere SD-kort.

  10. USB-port A

    Du kan tilslutte eksterne enheder, som f.eks. en kortlæser.
