Exterior: vista posterior

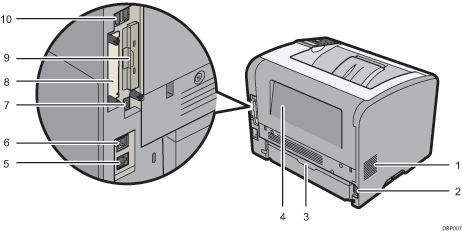

Il·lustració de la unitat principal numerada com a il·lustració de crida

  1. Orificis de ventilació

    Eviten el sobreescalfament.

  2. Endoll de corrent

    Connecteu el cable de corrent a la impressora. Inseriu l'altre extrem a la presa de corrent.

  3. Tapa de la safata de paper

    Eviteu que la safata de paper s'ompli de pols quan està desplegada.

    Il·lustració de la tapa de la safata de paper

  4. Tapa posterior

    Obriu-la per accedir a l'interior de la impressora.

    Obriu aquí per substituir la unitat de fusió o feu servir la palanca de sobres.

  5. Port Ethernet

    Utilitzeu un cable d'interfície de xarxa per connectar la impressora a la xarxa.

  6. Port USB B

    Utilitzeu un cable USB per connectar la impressora a l'ordinador.

  7. Port USB H (port per al servei tècnic)

    No utilitzeu aquest port.

  8. Ranura opcional de la placa d'interfície

    Es poden inserir plaques d'interfície opcionals.

    Inseriu un panell opcional de la interfície LAN sense fil, una placa de la interfície IEEE 1284 o un servidor amb dispositiu USB

  9. Ranures de la targeta d'ampliació

    Traieu la tapa en cas que vulgueu instal·lar targetes SD.

  10. Port USB A

    Connecteu-hi dispositius externs com ara un dispositiu d'autenticació de targetes, etc.
