Les entrades del registre d'impressió es fan abans que es faci l'entrada d'inici de sessió al registre d'accessos.
La informació sobre sèries de treballs (que inclou la recepció, el processament i la sortida de les dades dels treballs) es combinen en entrades úniques.
Quan la impressora rep un treball d'impressió, crea un identificador per al treball i el registra al registre de treballs. Aleshores, la impressora crea un identificador de registre per al treball d'impressió i el registra al registre d'accés. Aleshores crea una entrada de registre de treballs on es detalla el processament i la sortida del treball (amb el mateix identificador de registre). Quan la impressora ha acabat de processar el treball, crea una entrada de tancament de sessió i la col·loca al registre d'accés.
Les entrades que detallen la recepció, el processament i la sortida d'una sèrie de treballs d'impressió es creen en primer lloc al registre de treballs i, tot seguit, les informacions d'inici i de tancament de sessió d'aquests treballs es registren al registre d'accés.

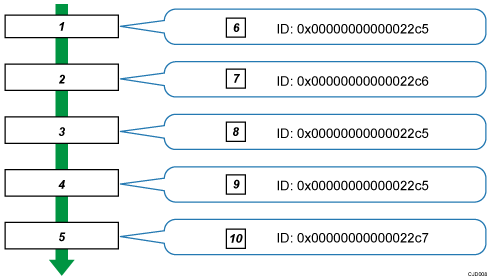

Diagrama de flux del treball d'impressió
S'han rebut les dades del treball d'impressió
S'han rebut les dades d'autenticació (inici de sessió).
S'està processant el treball d'impressió.
S'imprimeix el treball d'impressió.
S'han rebut les dades d'autenticació (inici de sessió).
S'assigna un identificador al treball d'impressió i es registra com a entrada al registre del treballs.
Les dades d'autenticació (inici de sessió) s'enregistren com a entrada al registre d'accessos.
La informació sobre el processament del treball d'impressió s'enregistra com a entrada al registre de treballs (amb el mateix identificador).
Informació sobre la impressió del treball d'impressió registrat com a entrada al registre de treballs (amb el mateix identificador).
Les dades d'autenticació (tancament de sessió) es registren com a entrada al registre d'accessos.
