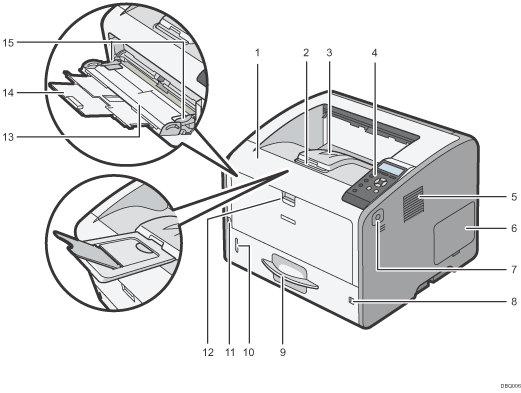

Anterior
Tampa frontal
Abra para acessar interior da impressora e remover o papel atolado.
Abra para substituir o cartucho de impressão e a unidade de tambor.
Extensor da bandeja
Puxe para evitar que o papel caia.
Bandeja padrão
As folhas impressas são empilhadas nesta bandeja com o lado impresso voltado para baixo.
Painel de controle
Para mais informações, consulte Guia de nomes e funções do painel de controle .
Orifícios de ventilação
Previnem o superaquecimento.
Tampa de memória
Remova esta tampa para instalar o módulo SDRAM opcional e o disco rígido.
Botão de abertura da tampa frontal
Pressione este botão para abrir a tampa frontal.
Seletor de tamanho de papel
Use este seletor para especificar o tamanho do papel. Para usar um tamanho de papel que não está indicado no seletor de tamanho de papel, ajuste o seletor para "
". Se este for o caso, ajuste o tamanho do papel utilizando o painel de controle.Bandeja 1
Permite carregar 500 folhas de papel normal.
Para mais informações sobre quais tamanhos e tipos de papel podem ser usados, consulte Especificações do tamanho do papel e Especificações do tipo de papel.
Indicador de papel restante
Indica a quantidade aproximada de papel restante na bandeja.
Interruptor de alimentação principal
Utilize este interruptor para ligar e desligar a impressora.
Para informações sobre como desligar a impressora, consulte Desligar o equipamento.
Alavanca de abertura da bandeja de alimentação manual
Pressione esta alavanca para abrir a bandeja de alimentação manual.
Bandeja de alimentação manual
Permite carregar 100 folhas de papel normal.
Para mais informações sobre quais tamanhos e tipos de papel podem ser usados, consulte Especificações do tamanho do papel e Especificações do tipo de papel.
Extensor para bandeja de alimentação manual
Puxe esse extensor para fora ao colocar papel A4
, 81/2 × 11 ou papéis com tamanhos maiores na bandeja de alimentação manual.Guias de papel
Ao carregar papel na bandeja de alimentação manual, alinhe as guias do papel empurrando-as contra o papel.
