Exterior: vista posterior

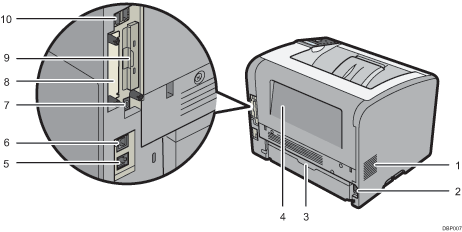

Ilustración de la unidad principal, ilustración con llamadas numeradas

  1. Orificios de ventilación

    Evitan un sobrecalentamiento.

  2. Conector de alimentación

    Conecte el cable de alimentación a la impresora. Inserte el otro extremo en una toma de corriente.

  3. Cubierta de la bandeja de papel

    Evita que el polvo acceda a la bandeja de papel cuando está desplegada.

    Ilustración de la tapa de la bandeja de papel

  4. Cubierta posterior

    Ábrala para acceder al interior de la impresora.

    Ábrala para sustituir la unidad de fusión o utilizar la palanca para sobres.

  5. Puerto Ethernet

    Utilice un cable de interface de red para conectar la impresora a una red.

  6. Puerto USB B

    Utilice un cable USB para conectar la impresora a un ordenador.

  7. Puerto H de USB (Puerto para uso de un técnico)

    No use este puerto.

  8. Ranura de tarjeta de interfaz opcional

    Es posible insertar tarjetas de interface opcional.

    Inserte una placa de interfaz LAN inalámbrica opcional, una placa de interfaz IEEE 1284 o un servidor de dispositivos USB.

  9. Ranuras de tarjeta de ampliación

    Retire la tapa para instalar las tarjetas SD.

  10. Puerto USB A

    Conecta dispositivos externos como un dispositivo de autenticación de tarjetas, etc.
