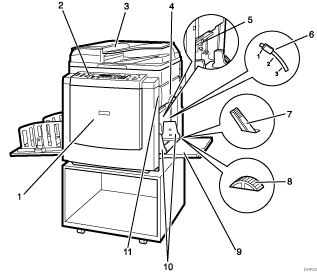

Voorpaneel
U kunt dit paneel openen om toegang te krijgen tot de binnenkant van het apparaat.
Bedieningspaneel
De bedieningsknoppen en indicators bevinden zich hier. Voor meer informatie, zie Bedieningspaneel.
Glasplaatklep (optioneel) of ADF (optioneel)
(deze afbeelding laat de ADF zien)
Sluit de klep van de glasplaat of de automatische documentinvoer (ADF) op de originelen die op de glasplaat zijn geplaatst.
Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.
Master-lade
Open deze lade om de master-rol te vervangen of een foutief ingevoerde master te verwijderen.
Drukhefboom van toevoerrol
Gebruik deze hefboom om de contactdruk van de toevoerrol voor het papier overeenkomstig de papierdikte in te stellen.
Hefboom sccheidingsdruk
Gebruik deze om dubbele toevoer te voorkomen.
Hefboom zijplaatvergrendeling papiertoevoer
Gebruik deze hefboom om de zijplaten voor de papiertoevoer te vergrendelen of te ontgrendelen.
Knop voor fijnafstelling zijlade
Gebruik deze knop om de papiertoevoerlade zijwaarts te verschuiven.
Papierinvoerlade
Leg papier voor het printen in deze lade.
Zijplaten van de papierinvoer
Gebruik deze platen om te voorkomen dat het papier scheef gaat.
Knop om papierinvoerlade te laten zakken
Druk op deze knop om de papierinvoerlade te laten zakken.
