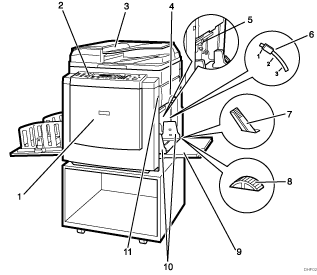

Vordere Abdeckung
Diese Abdeckung öffnen, um auf das Geräteinnere zugreifen zu können.
Bedienfeld
Bedienelemente und Anzeigen befinden sich hier. Details finden Sie unter Bedienfeld.
Vorlagenglasabdeckung (optional) oder ADF (optional)
(Diese Abbildung zeigt den ADF.)
Senken Sie die Vorlagenglasabdeckung oder den ADF auf die Vorlagen, die sich auf dem Vorlagenglas befinden.
Wenn Sie einen Satz Dokumente in den automatischen Vorlageneinzug (ADF) einlegen, dann werden die Dokumente automatisch einzeln eingezogen.
Mastermagazin
Öffnen Sie dieses Magazin, um die Masterrolle auszutauschen oder einen Master-Stau zu beheben.
Andruckhebel der Einzugsrolle
Verwenden Sie diesen Hebel, um den Kontaktdruck der Papiereinzugsrolle je nach Dicke des Papiers einzustellen.
Trennungsdruckhebel
Wird verwendet, um einen doppelten Einzug zu vermeiden.
Verriegelungshebel der seitlichen Papiereinzugsführung
Verwenden Sie diesen Hebel, um die seitlichen Führungen des Papiereinzugs zu sperren oder zu entsperren.
Rad für seitliche Feineinstellung des Magazins
Verwenden Sie dieses Rad, um das Papiereinzugsmagazin seitlich zu verschieben.
Papiereinzugsmagazin
Legen Sie das Papier zum Drucken in dieses Magazin.
Seitliche Papiereinzugsführungen
Verwenden Sie diese Führungen, um zu verhindern, dass das Papier schräg eingezogen wird.
Abwärtstaste für Papiereinzugsmagazin
Zum Absenken des Papiereinzugsmagazins betätigen.
