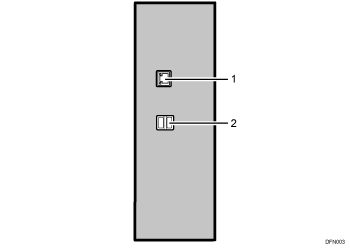

In dit gedeelte wordt uitgelegd hoe u de interface van het apparaat kunt identificeren en hoe u het apparaat kunt aansluiten volgens de netwerkomgeving.
Plaats geen vreemde objecten in een opening van de interface zoals de Ethernet-poort of USB-hostinterface. Dit kan een storing veroorzaken.
Controleer bij het aansluiten van een USB-interfacekabel de vorm van de poort en steek de kabelconnector goed in de poort. Wanneer u een USB-interfacekabel probeert aan te sluiten terwijl de kabelconnector en poort niet goed in elkaar passen, kan de USB-interfacekabel of poort beschadigd raken.
Raak de openingen van de interface niet aan. Dit kan een storing veroorzaken.
Gigabit Ethernet-poort
Poort voor het aansluiten van de 1000BASE-T, 100BASE-TX- of 10BASE-T-kabel
Gebruik deze interface om het apparaat op een netwerk aan te sluiten.
Als u een Ethernet-interfacekabel gebruikt die 1000BASE-T ondersteunt, stelt u [Ethernet snelheid] op [Autom. select: 1Gbps inschak] in [Interface instellingen] in [Systeeminstellingen] in.
USB-hostinterface
Poort voor het aansluiten van een USB-interfacekabel of USB-interfaceapparaat
Gebruik deze interface om het apparaat op een kaartverificatie-eenheid of een extern toetsenbord aan te sluiten.
Onder normale omstandigheden zijn de poorten afgedekt met een afdekplaatje. Alleen de service engineer kan de afdekplaat verwijderen. Neem contact op met uw servicevertegenwoordiger wanneer u de interface-kabel wilt aansluiten.
Er zijn al drie specifieke kabels aangesloten op de USB-poort van het apparaat. Verwijder deze specifieke kabels niet. Wanneer de kabels worden verwijderd terwijl het apparaat is ingeschakeld, kan dit ertoe leiden dat het apparaat niet langer normaal functioneert.
Om te voorkomen dat de specifieke kabels per ongeluk worden verwijderd, dient u de op de computer aangesloten specifieke kabels zodanig te plaatsen dat niemand over de kabels kan struikelen.
De Ethernet-interfacekabel en specifieke kabels mogen niet worden aangesloten of verwijderd terwijl het apparaat is ingeschakeld.
