Dit gedeelte geeft de aanbevolen papierformaten en -typen.
Als u gekruld papier gebruikt, omdat het te droog of te vochtig is, kan er een papierstoring optreden.
Gebruik geen papier dat bedoeld is voor een inkjetprinter, omdat het aan de fuseereenheid kan blijven plakken en een papierstoring kan veroorzaken.
Wanneer u transparanten plaatst, controleer dan de voor- en achterkant van de vellen en plaats ze correct. Anders kan er een storing ontstaan.
Laden 1, 2 en brede bulklade (laden 3 tot 8)*1, *14
Papiertype en -gewicht |
Papierformaat |
Papiercapaciteit |
|---|---|---|
52,3 – 400,0 g/m2 (14,0 lb. bankpost – 221,0 lb. index) Papiergewicht 1 – 9*2 |
Papierformaten die automatisch kunnen worden bepaald:*3
A3
A3 |
2.400 vellen |
52,3 – 400,0 g/m2 (14,0 lb. bankpost – 221,0 lb. index) Papiergewicht 1 – 9*2 |
Selecteer het papierformaat via het menu Instell. papierlade:
B5 JIS 11 × 15
A4 10 × 15 |
2.400 vellen |
52,3 – 400,0 g/m2 (14,0 lb. bankpost – 221,0 lb. index) Papiergewicht 1 – 9*2 |
Aangepast formaat:*6
Verticaal: 100,0 - 330,2 mm Horizontaal: 139,7 - 487,7 mm
Verticaal: 3,94 – 13,00 inch Horizontaal: 5,50 - 19,20 inch |
2.400 vellen*7 |
Gecoat: Glanzend Gecoat: Mat |
Papierformaten die automatisch kunnen worden bepaald:
A3
A3 |
– |
Gecoat: Glanzend Gecoat: Mat |
Selecteer het papierformaat via het menu Instell. papierlade:
B5 JIS 11 × 15
A4 11 × 15 |
– |
Gecoat: Glanzend Gecoat: Mat |
Aangepast formaat:
Verticaal: 139,7 - 330,2 mm Horizontaal: 139,7 - 487,7 mm
Verticaal: 5,50 - 13,00 inch Horizontaal: 5,50 - 19,20 inch |
– |
Kalkpapier |
A3 |
*9 |
Transparanten |
A4 |
*9 |
Tabbladen*10 |
A4 |
– |
Etikettenpapier |
A4 |
– |
Enveloppen*8 |
*11, *12, *13 240 × 332 mm, 235 × 120 mm, 120 × 235 mm, 105 × 241 mm, 110 × 220 mm |
*15 |
*4, A4
*1 U kunt de bannervellade installeren voor lade 3, 5 of 7.
*2 Als er papier met een horizontale lengte van 487,8 mm (19,20 inch) of meer wordt opgegeven, is het maximale papiergewicht van de lade Pap.gewicht 7.
*3 Als de bannervellade geïnstalleerd is, worden papierformaten niet automatisch gedetecteerd.
*4 Als de bannervellade geïnstalleerd is, selecteer dan het papierformaat met behulp van het menu Instell. papierlade.
*5 Als de bannervellade geïnstalleerd is, kunt u geen papierformaten selecteren.
*6 Wanneer de bannervellade geïnstalleerd is, kunnen tot 800 vellen papier met een lengte van 420,0-700,0 mm ingevoerd worden.
*7 Als de horizontale lengte van papier tussen 420,0 en 559,9 mm (16,54 – 22,00 inch) bedraagt, is de papiercapaciteit 800 vellen. Als de horizontale lengte van papier tussen 560,0 en 700,0 mm (22,00 – 27,55 inch) bedraagt, is de papiercapaciteit 1.100 vellen.
*8 Als de bannervellade geïnstalleerd is, kunt u geen papiersoorten selecteren.
*9 Het maximum aantal vellen dat u tegelijkertijd kunt plaatsen is afhankelijk van de dikte en de eigenschappen van het papier.
*10 Het tabbladhekje is vereist.
*11 Open de envelopflappen en plaats de enveloppen met hun envelopflappen gericht naar de rechterzijde van de papierlade.
*12 Voer de afmetingen van de enveloppen inclusief hun envelopflap in. Gebruik hiervoor de functie Instellingen papierlade.
*13 In het formaat zijn de envelopflappen niet meegenomen.
*14 Strijk krullen glad zodat ze binnen de volgende richtlijnen vallen.
52,3–299,9 g/m2 papier: Krulhoogte 5 mm of minder, R boven 100 mm.
300–400 g/m2 papier: Krulhoogte 3 mm of lager, R boven 100 mm.
*15 Strijk de krul op de envelop glad, en stel het verschil van de stapelhoogte van de onderkant van de envelop de stapelhoogte van de flap in op 10 mm of lager.
Multihandinvoer (lade A)
Papiertype en -gewicht |
Papierformaat |
Papiercapaciteit |
|---|---|---|
52,3 – 216,0 g/m2 (14,0 lb. bankpost – 79,9 lb. voorblad) Papiergewicht 1 – 5 |
Papierformaten die automatisch kunnen worden bepaald:
A3
A3 |
500 vellen |
52,3 – 216,0 g/m2 (14,0 lb. bankpost – 79,9 lb. voorblad) Papiergewicht 1 – 5 |
*1
B5 JIS 10 × 15
A4 10 × 14 |
500 vellen |
52,3 – 216,0 g/m2 (14,0 lb. bankpost – 79,9 lb. voorblad) Papiergewicht 1 – 5 |
Aangepast formaat:*2
Verticaal: 100,0 - 330,2 mm Horizontaal: 139,7 – 487,7 mm *3
Verticaal: 3,94 – 13,00 inch Horizontaal: 5,50 – 19,20 inch *3 |
500 vellen |
Kalkpapier |
A3 |
*4 |
Transparanten |
A4 |
*4 |
Tabbladen*5 |
A4 |
– |
Enveloppen |
Verticaal: 100,0 - 330,2 mm Horizontaal: 139,7 - 487,7 mm
Verticaal: 3,94 – 13,00 inch Horizontaal: 5,50 - 19,20 inch |
10 vellen |
*1 Selecteer het papierformaat. Raadpleeg voor meer informatie de handleiding Papierinstellingen.
*2 Voer het papierformaat in. Raadpleeg voor meer informatie de handleiding Papierinstellingen.
*3 Als de bannervellade geïnstalleerd is, bedraagt de horizontale lengte van het aangepaste formaat papier maximaal 700,0 mm (27,55 inch).
*4 Het maximum aantal vellen dat u tegelijkertijd kunt plaatsen is afhankelijk van de dikte en de eigenschappen van het papier.
*5 Het tabbladhekje is vereist.
Tussenvoegeenheid
Papiertype en -gewicht |
Papierformaat |
Papiercapaciteit |
|---|---|---|
64,0 – 216,0 g/m2 (17,1 lb. bankpost – 79,9 lb. voorblad) Papiergewicht 2 – 5 |
Papierformaten die automatisch kunnen worden bepaald:
A3
A3 |
200 vellen x 2 |
64,0 – 216,0 g/m2 (17,1 lb. bankpost – 79,9 lb. voorblad) Papiergewicht 2 – 5 |
Selecteer het papierformaat via het menu Instell. papierlade:
B5 JIS 11 × 15
A4 11 × 14 |
200 vellen x 2 |
64,0 – 216,0 g/m2 (17,1 lb. bankpost – 79,9 lb. voorblad) Papiergewicht 2 – 5 |
Aangepast formaat:
Verticaal: 139,7 - 330,2 mm Horizontaal: 139,7 - 487,7 mm
Verticaal: 5,50 - 13,00 inch Horizontaal: 5,50 - 19,20 inch |
200 vellen x 2 |
Tussenvoegeenheid van de Perfect Binder
Papiertype en -gewicht |
Papierformaat |
Papiercapaciteit |
|---|---|---|
90,0 – 300,0 g/m2 (24,1 lb. bankpost – 165,0 lb. index) Papiergewicht 4 – 7 |
Papierformaten die automatisch kunnen worden bepaald:
A3
11 × 17 |
200 vellen (of tot 24 mm hoogte) × 2 |
90,0 – 300,0 g/m2 (24,1 lb. bankpost – 165,0 lb. index) Papiergewicht 4 – 7 |
Selecteer het papierformaat via het menu Instell. papierlade:
B4 JIS
A3 |
200 vellen (of tot 24 mm hoogte) × 2 |
90,0 – 300,0 g/m2 (24,1 lb. bankpost – 165,0 lb. index) Papiergewicht 4 – 7 |
Aangepast formaat:
Verticaal: 257,0 - 330,2 mm Horizontaal: 364,0 – 487,7 mm
Verticaal: 10,12 - 13,00 inch Horizontaal: 14,34 - 19,20 inch |
200 vellen (of tot 24 mm hoogte) × 2 |
Papierdikte
Papierdikte*1 |
Metrisch |
Bankpost |
Voorblad |
Indexpapier |
|---|---|---|---|---|
Papiergewicht 1*2 |
52,3 – 63,0 g/m2 |
14,0 – 16,9 lb. bankpost |
19,0 – 23,0 lb. voorblad |
29,0 – 34,9 lb. index |
Papiergewicht 2 |
63,1 – 80,0 g/m2 |
17,0 – 21,0 lb. bankpost |
23,1 – 29,9 lb. bankpost |
35,0 – 44,0 lb. index |
Papiergewicht 3 |
80,1 – 105,0 g/m2 |
21,1 – 28,0 lb. Bankpost |
30,0 – 38,9 lb. voorblad |
44,1 – 58,0 lb. index |
Papiergewicht 4 |
105,1 – 163,0 g/m2 |
28,1 – 43,0 lb. bankpost |
39,0 – 60,0 lb. voorblad |
58,1 – 90,0 lb. index |
Papiergewicht 5 |
163,1 – 220,0 g/m2 |
43,1 – 58,9 lb. bankpost |
60,1 – 80,9 lb. voorblad |
90,1 – 121,0 lb. index |
Papiergewicht 6 |
220,1 – 256,0 g/m2 |
59,0 – 68,0 lb. bankpost |
81,0 – 94,0 lb. voorblad |
121,1 – 141,0 lb. index |
Papiergewicht 7 |
256,1 – 300,0 g/m2 |
68,1 – 80,0 lb. bankpost |
94,1 – 110,0 lb. voorblad |
141,1 – 165,0 lb. index |
Papiergewicht 8 |
300,1–350,0 g/m2 |
80,1–93,3 lb. bankpost |
110,1–128,8 lb. voorblad |
165,1–193,3 lb. index |
Papiergewicht 9 |
350,1 – 400,0 g/m2 |
93,4–106,9 lb. bankpost |
128,9–147,0 lb. voorblad |
193,4–221,0 lb. index |
*1 De afdrukkwaliteit neemt af als het door u gebruikte papier dicht bij het minimale of maximale gewicht ligt. Wijzig de instelling voor het papiergewicht in dunner of dikker.
*2 Bij het laden van papier met een gewicht van 52,3 - 63,0 g/m2 (14,0 - 16,9 lb. bankpost), kunnen de randen kreukelen of kan het papier vastlopen, afhankelijk van het papiertype.
Bepaalde papiertypen (zoals kalkpapier of transparanten) kunnen wat meer geluid bij het bedrukken veroorzaken dan normaal. Dit geluid wijst niet op een probleem en heeft geen invloed op de afdrukkwaliteit.
De papiercapaciteit in de bovenstaande tabellen dient als voorbeeld. De werkelijke papiercapaciteit kan lager zijn, afhankelijk van het papiertype.
Zorg er bij het plaatsen van papier voor dat de stapelhoogte niet boven het limietteken op de papierlade uitkomt.
Als invoer van meerdere vellen plaatsvindt, waaiert u de vellen grondig los of plaatst u de vellen één voor één vanuit de multihandinvoer (lade A).
U kunt opgeven of het apparaat al dan niet automatisch detecteert of er meerdere vellen tegelijk worden ingevoerd vanuit alle laden. In het menu Aanpassingsinstellingen voor operators kunt u ook aangeven of huidige taken onderbroken worden of verder gaan als de multi-invoerlade waargenomen wordt. Echter, afhankelijk van het papier, kan het apparaat de multi-invoerlade niet correct waarnemen. Voor informatie over Aanpassingsinstellingen voor operators, zie Papierinstellingen.
Strijk gekrulde vellen glad voordat u ze plaatst.
Met de functie Papierkrul aanpassen kan de krul misschien niet helemaal verwijderd worden, afhankelijk van de papiersoort en de richting van de korrel. Als papier met een lange korrelstructuur niet voldoende ontkruld wordt, dient u papier met korte korrelstructuur te gebruiken. Voor meer informatie over de functie Papierkrul aanpassen, zie de handleiding Papierinstellingen.
De afdruksnelheid kan lager dan gewoonlijk liggen afhankelijk van het formaat, gewicht en type van het papier.
Zie bij het plaatsen van enveloppen Enveloppen.
Wanneer u op briefpapier afdrukt, is de richting waarin u het papier plaatst afhankelijk van de functie die u gebruikt. Voor meer informatie, zie Papier met vaste afdrukrichting of dubbelzijdig papier plaatsen.
De papiertypes die u in de instellingen papierlade kunt selecteren, zijn alleen algemene classificaties. De afdrukkwaliteit wordt niet gegarandeerd voor elke soort papier in een classificatie. Voor meer informatie, zie Ongeschikt papier.
Als de oppervlakte van het papier stoffig is, kunnen er witte vlekken op de afdrukken verschijnen. Waaier het papier goed om het stof te verwijderen.
Bij het plaatsen van etikettenpapier:
Selecteer [Etik.] als [Papiertype] in [Instell. papierlade] en selecteer het geschikte papiergewicht onder [Papierdikte].
Wanneer u transparanten plaatst:
Als u op transparanten wilt afdrukken, selecteer dan [Transparant] bij [Papiertype] in [Instell. papierlade].
Wanneer u transparanten plaatst, controleer dan de voor- en achterkant van de vellen en plaats ze correct. Anders kan er een storing ontstaan.
Waaier transparanten zorgvuldig los wanneer u ze gebruikt. Hierdoor kunnen transparanten niet aan elkaar plakken en verkeerd worden geplaatst.
Verwijder afgedrukte vellen één voor één.
Bij uitvoer naar de hoge capaciteitstapelaar geeft u de uitvoerlade aan als de bovenste stapellade. Raadpleeg Het apparaat aansluiten/Systeeminstellingen voor meer informatie.
Bij het plaatsen van doorzichtig papier:
Bij het plaatsen van doorzichtig papier moet u altijd papier met een lange structuur gebruiken en de papierrichting instellen volgens de structuur.
Doorzichtig papier absorbeert gemakkelijk vocht en gaat krullen. Verwijder de krul in het doorzichtig papier voordat u het plaatst. Raadpleeg Papierinstellingen voor meer informatie over de instellingen voor het gladstrijken van gekruld papier.
Verwijder afgedrukte vellen één voor één.
Bij het plaatsen van gecoat papier:
Als u glanzend papier gebruikt, selecteer dan [Gecoat: Glanz.] voor [Papiertype]. Als u mat papier gebruikt (waaronder zijdepapier, dof en satijnen papier), selecteer dan [Gecoat: Mat] voor [Papiertype]. Raadpleeg Papierinstellingen voor meer informatie over de instellingen voor het gebruik van gecoat papier.
Wanneer u gecoat of hoogglans papier wilt plaatsen, waaier het papier dan altijd uit voordat u het plaatst.
Als zich een papierstoring voordoet of als het apparaat een vreemd geluid maakt bij het invoeren van meerdere vellen gecoat papier, voer dan de vellen een voor een in.
Om gecoat papier in de brede bulklade te laden, moet u eerst [Gecoat: Glanz.], [Gecoat: Mat] of [Gecoat: Hoogglans] als papiertype aangeven en een geschikte papierdikte selecteren bij [Papiergewicht].
Bij het plaatsen van gekleurd papier:
Afhankelijk van de kleur van het papier kan de positie van het papier niet correct gedetecteerd worden, waardoor er een papierstoring ontstaat.
Als u gebruik maakt van lichtgekleurd papier, geef dan het papiertype op als [Kleur] in [Papierinstelling].
Als het gebruiken van zwart of donkergekleurd papier, of het instellen van het papiertype als [Kleur] in [Papierinstelling] papierstoringen niet oplost, stel het papiertype dan in als [Zwart].
Als het instellen van het papiertype als [Kleur] of [Zwart] paierstoringen niet oplost, pas dan [Verlichtingsmodus voor detectie gekleurd papier] aan in [Aanpassingsinstellingen voor operators]. Voor meer informatie, zie Papierinstellingen.

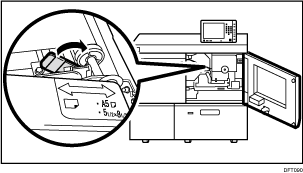

Om papier te plaatsen waarvan het formaat A5
of 51/2 × 81/2 is:Bij het uitvoeren van vellen papier waarvan het formaat A5
of 51/2 × 81/2 is, opent u het linkervoorpaneel van het mainframe en draait u de knop naar A5/Halve brief naar rechts.
