Namen en functies van onderdelen

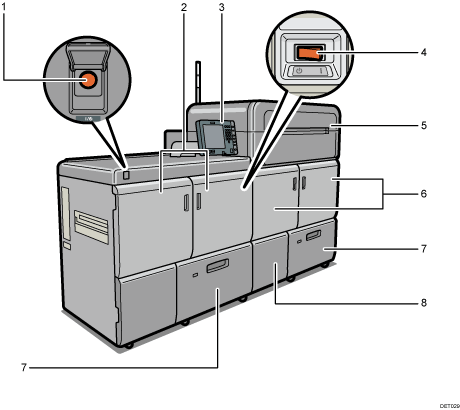

Aanzicht vanaf de voor- en linkerkant

1. Hoofdstroomschakelaar

   Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Als dit niet het geval is, opent u het paneel van de hoofdstroomschakelaar en schakelt u deze in.

2. Voorpaneel linker hoofdeenheid

   Open deze om vastgelopen papier te verwijderen of de stroom aan- of uit te schakelen.

3. Bedieningspaneel

   Zie Namen en functies van het bedieningspaneel.

4. Aan/uit-schakelaar

   Schakel deze schakelaar om als u het apparaat volledig wilt uitschakelen. De aan/uit-schakelaar moet bij normaal gebruik aan blijven. De schakelaar bevindt zich aan de binnenzijde van het linker voorpaneel op de hoofdeenheid. Voor meer informatie, zie Wat u beter wel en niet kunt doen.

5. Compartiment voor tonercartridge

   Installeer hier de tonercartridges.

   Open de klep om de tonercartrigdes te vervangen.

6. Voorpaneel van rechter hoofdeenheid

   Openen om papierstoringen te verwijderen

7. Papierlades (lade 1-2)

   Hier plaatst u het papier in.

8. Paneel van de tonerafvalfles

   Open dit paneel om de tonerafvalfles te vervangen.

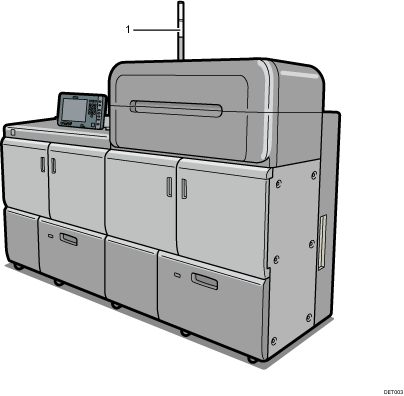

Aanzicht vanaf de voor- en rechterkant

1. Statuslamp

   Zie Functies van het waarschuwingslampje.

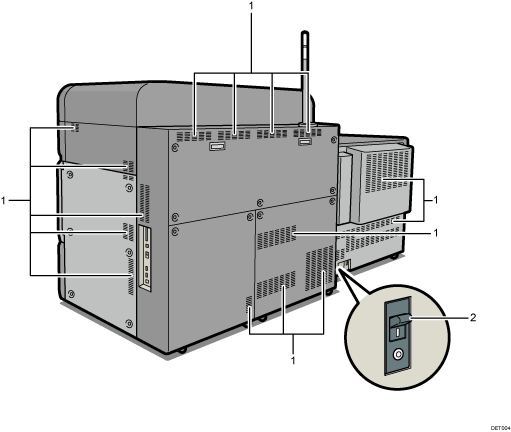

Aanzicht vanaf de achter- en rechterkant

1. Ventilatieopening

   De ventilatiegaten zorgen ervoor dat het apparaat niet overhit raakt.

2. Aardlekschakelaar

   Beschermt gebruikers tegen elektrische schokken. Voor meer informatie over het controleren van de aardlekschakelaar, zie De aardlekschakelaars nakijken.

   Het onderdeel is meestal afgedekt met een afdekplaatje, zoals te zien in de illustratie. Raak deze plaat niet aan. Deze moet verwijderd worden door een service engineer.
