Tipi e formati di carta consigliati
Precedente
Questa sezione descrive i formati e i tipi di carta consigliati.
Se si utilizza carta che si arriccia perché è troppo secca o troppo umida, può verificarsi un'ostruzione per via dei punti metallici o un inceppamento carta.
Non utilizzare carta per stampanti a getto d'inchiostro, poiché questa potrebbe attaccarsi all'unità di fusione e provocare inceppamenti.
Quando si caricano lucidi, controllare la facciata anteriore e posteriore dei fogli e posizionarli correttamente, per evitare inceppamenti.
Vassoi 1, 2 e LCT ampio (vassoi 3-8)*1, *14
Tipo e grammatura carta |
Formato carta |
Capacità carta |
|---|---|---|
52,3-400,0 g/m2 (14,0 lb. Alta qualità -221,0 lb. Indice) Grammatura carta 1–Gramm.carta 9*2 |
Formati carta che è possibile rilevare automaticamente: *3
A3
A3 |
2.400 fogli |
52,3-400,0 g/m2 (14,0 lb. Alta qualità -221,0 lb. Indice) Grammatura carta 1–Gramm.carta 9*2 |
Selezionare il formato carta usando il menu Impostaz.vass.carta:
B5 JIS 11 × 15
A4 10 × 15 |
2.400 fogli |
52,3-400,0 g/m2 (14,0 lb. Alta qualità -221,0 lb. Indice) Grammatura carta 1–Gramm.carta 9*2 |
Formato personalizzato:*6
Verticale: 100,0-330,2 mm Orizzontale: 139,7-487,7 mm
Verticale: 3,94-13,00 pollici Orizzontale: 5,50-19,20 pollici |
2.400 fogli*7 |
Patinata: Lucida Patinata: Opaca |
Formati carta che è possibile rilevare automaticamente:
A3
A3 |
– |
Patinata: Lucida Patinata: Opaca |
Selezionare il formato carta usando il menu Impostaz.vass.carta:
B5 JIS 11 × 15
A4 11 × 15 |
– |
Patinata: Lucida Patinata: Opaca |
Formato personalizzato:
Verticale: 139,7-330,2 mm Orizzontale: 139,7-487,7 mm
Verticale: 5,50-13,00 pollici Orizzontale: 5,50-19,20 pollici |
– |
Carta traslucida |
A3 |
*9 |
Lucidi |
A4 |
*9 |
Divisori a rubrica*10 |
A4 |
– |
Etichette |
A4 |
– |
Buste*8 |
*11, *12, *13 240 × 332 mm, 235 × 120 mm, 120 × 235 mm, 105 × 241 mm, 110 × 220 mm |
*15 |
*4, A4
*1 È possibile installare il vassoio carta per i banner per il vassoio 3, 5 o 7.
*2 Se è specificata carta la cui lunghezza orizzontale è pari o superiore a 487,8 mm (19,20 pollici), la grammatura carta massima per il vassoio è la Grammatura carta 7.
*3 Se è installato il vassoio carta per i banner, i formati carta non vengono rilevati automaticamente.
*4 Quando è installato il vassoio carta per i banner, selezionare il formato carta mediante il menu Impostaz.vass.carta.
*5 Se è installato il vassoio carta per i banner, non è possibile selezionare i formati carta.
*6 Quando viene installato il vassoio banner, è possibile alimentare fino a 800 fogli di carta lunghi 420,0-700,0 mm (16,54-27,55 pollici).
*7 Se la lunghezza orizzontale della carta è compresa tra 420,0 e 559,9 mm (16,54-22,00 pollici), la capacità carta è di 800 fogli. Se la lunghezza orizzontale è compresa tra 560,0 e 700,0 mm (22,00-27,55 pollici), la capacità carta è di 1.100 fogli.
*8 Se è installato il vassoio carta per i banner, non è possibile selezionare i formati carta.
*9 Il numero massimo di fogli che si possono posizionare alla volta dipende dallo spessore e dalle condizioni della carta.
*10 È necessario utilizzare la guida per divisori a rubrica.
*11 Aprire i lembi e caricare le buste con i lembi rivolti verso il lato destro del vassoio carta.
*12 Immettere i formati delle buste, inclusi i formati dei lembi, utilizzando la funzione impostazioni carta vassoio.
*13 I formati non comprendono i formati dei lembi.
*14 Appiattire eventuali arricciamenti in modo che si adattino alle seguenti linee guida.
Carta 52,3–299,9 g/m2: altezza arricciamento 5 mm (0,2 pollici) o inferiore, R oltre 100 mm (3,94 pollici).
Carta 300–400 g/m2: altezza arricciamento 3 mm (0,12 pollici) o inferiore, R oltre 100 mm (3,94 pollici).
*15 Appiattire gli arricciamenti sulla busta, quindi fare in modo che la differenza tra l'altezza della pila sul fondo della busta e l'altezza della pila sul lato dell'aletta sia 10 mm (0,4 pollici) o inferiore.
Vassoio bypass multiplo (Vassoio A)
Tipo e grammatura carta |
Formato carta |
Capacità carta |
|---|---|---|
52,3–216,0 g/m2 (14,0 lb. Alta qualità–79.9 lb. Copertina) Grammatura carta 1–Grammatura carta 5 |
Formati carta che è possibile rilevare automaticamente:
A3
A3 |
500 fogli |
52,3–216,0 g/m2 (14,0 lb. Alta qualità–79.9 lb. Copertina) Grammatura carta 1–Grammatura carta 5 |
*1
B5 JIS 10 × 15
A4 10 × 14 |
500 fogli |
52,3–216,0 g/m2 (14,0 lb. Alta qualità–79.9 lb. Copertina) Grammatura carta 1–Grammatura carta 5 |
Formato personalizzato:*2
Verticale: 100,0-330,2 mm Orizzontale: 139,7-487,7 mm *3
Verticale: 3,94-13,00 pollici Orizzontale: 5,50-19,20 pollici *3 |
500 fogli |
Carta traslucida |
A3 |
*4 |
Lucidi |
A4 |
*4 |
Divisori a rubrica*5 |
A4 |
– |
Buste |
Verticale: 100,0-330,2 mm Orizzontale: 139,7-487,7 mm
Verticale: 3,94-13,00 pollici Orizzontale: 5,50-19,20 pollici |
10 fogli |
*1 Selezionare il formato carta. Per i dettagli, vedere Impostazioni carta.
*2 Inserire il formato carta. Per i dettagli, vedere Impostazioni carta.
*3 Se è installato il vassoio banner la lunghezza orizzontale massima per il formato personalizzato della carta è pari a 700,0 mm (27,55 pollici).
*4 Il numero massimo di fogli che si possono posizionare alla volta dipende dallo spessore e dalle condizioni della carta.
*5 È necessario utilizzare il supporto per divisori a rubrica.
Introduttore copertine
Tipo e grammatura carta |
Formato carta |
Capacità carta |
|---|---|---|
64,0–216,0 g/m2 (17,1 lb. Alta qualità–79,9 lb. Copertina) Grammatura carta 2–Grammatura carta 5 |
Formati carta che è possibile rilevare automaticamente:
A3
A3 |
200 fogli × 2 |
64,0–216,0 g/m2 (17,1 lb. Alta qualità–79,9 lb. Copertina) Grammatura carta 2–Grammatura carta 5 |
Selezionare il formato carta usando il menu Impostaz.vass.carta:
B5 JIS 11 × 15
A4 11 × 14 |
200 fogli × 2 |
64,0–216,0 g/m2 (17,1 lb. Alta qualità–79,9 lb. Copertina) Grammatura carta 2–Grammatura carta 5 |
Formato personalizzato:
Verticale: 139,7-330,2 mm Orizzontale: 139,7-487,7 mm
Verticale: 5,50-13,00 pollici Orizzontale: 5,50-19,20 pollici |
200 fogli × 2 |
Introduttore copertine del rilegatore professionale
Tipo e grammatura carta |
Formato carta |
Capacità carta |
|---|---|---|
90,0–300,0 g/m2 (24,1 lb. Alta qualità –165,0 lb. Indice) Grammatura carta 4–Grammatura carta 7 |
Formati carta che è possibile rilevare automaticamente:
A3
11 × 17 |
200 fogli (o fino a 24 mm di altezza) × 2 |
90,0–300,0 g/m2 (24,1 lb. Alta qualità –165,0 lb. Indice) Grammatura carta 4–Grammatura carta 7 |
Selezionare il formato carta usando il menu Impostaz.vass.carta:
B4 JIS
A3 |
200 fogli (o fino a 24 mm di altezza) × 2 |
90,0–300,0 g/m2 (24,1 lb. Alta qualità –165,0 lb. Indice) Grammatura carta 4–Grammatura carta 7 |
Formato personalizzato:
Verticale: 257,0–330,2 mm Orizzontale: 364,0-487,7 mm
Verticale: 10,12-13,00 pollici Orizzontale: 14,34-19,20 pollici |
200 fogli (o fino a 24 mm di altezza) × 2 |
Spessore carta
Spessore carta*1 |
Valore metrico |
Carta di alta qualità |
Carta per copertine |
Carta per indice |
|---|---|---|---|---|
Grammatura carta 1*2 |
52,3–63,0 g/m2 |
14,0–16,9 lb. Alta qualità |
19,0–23,0 lb. Copertina |
29,0-34,9 lb. Indice |
Grammatura carta 2 |
63,1–80,0 g/m2 |
17,0–21,0 lb. Alta qualità |
23,1–29,9 lb. Copertina |
35,0–44,0 lb. Indice |
Grammatura carta 3 |
80,1–105,0 g/m2 |
21,1–28,0 lb. Alta qualità |
30,0–38,9 lb. Copertina |
44,1–58,0 lb. Indice |
Grammatura carta 4 |
105,1–163,0 g/m2 |
28,1–43,0 lb. Alta qualità |
39,0–60,0 lb. Copertina |
58,1–90,0 lb. Indice |
Grammatura carta 5 |
163,1–220,0 g/m2 |
43,1–58,9 lb. Alta qualità |
60,1–80,9 lb. Copertina |
90,1–121,0 lb. Indice |
Grammatura carta 6 |
220,1–256,0 g/m2 |
59,0–68,0 lb. Alta qualità |
81,0–94,0 lb. Copertina |
121,1–141,0 lb. Indice |
Grammatura carta 7 |
256,1–300,0 g/m2 |
68,1–80,0 lb. Alta qualità |
94,1–110,0 lb. Copertina |
141,1–165,0 lb. Indice |
Grammatura carta 8 |
300,1-350,0 g/m2 |
80,1-93,3 lb. Alta qualità |
110,1-128,8 lb. Copertina |
165,1-193,3 lb. Indice |
Grammatura carta 9 |
350,1-400,0 g/m2 |
93,4-106,9 lb. Alta qualità |
128,9-147,0 lb. Copertina |
193,4-221,0 lb. Indice |
*1 La qualità di stampa diminuisce se la grammatura della carta utilizzata è vicina al valore minimo o massimo. Modificare l'impostazione di grammatura della carta su un valore più sottile o più spesso.
*2 Quando si carica carta con grammatura 52,3-63,0 g/m2 (14,0-16,9 lb. Alta qualità), i bordi possono piegarsi o la carta può essere alimentata in modo non corretto a seconda del tipo di carta.
Alcuni tipi di carta, quali carta traslucida e lucidi, possono produrre rumore quando vengono consegnati. Questo rumore non indica la presenza di un problema, e la qualità di stampa non subisce alcuna alterazione.
La capacità carta descritta nelle tabelle riportate sopra è indicativa. La capacità effettiva della carta può essere inferiore in base al tipo di carta.
Quando si carica la carta, controllare che la pila di fogli non superi il contrassegno di limite massimo del vassoio carta.
In caso di alimentazione di fogli multipli, smazzarli accuratamente oppure caricarli uno alla volta usando il vassoio bypass multiplo (vassoio A).
È possibile specificare se la macchina rileva automaticamente l'alimentazione di più fogli contemporaneamente da ciascun vassoio. Nel menu Impostazioni di regolazione per operatori è possibile specificare se sospendere o continuare il lavoro corrente quando viene rilevata l'alimentazione di più fogli contemporaneamente. Tuttavia, in base alle condizioni della carta, la macchina può non rilevare un'alimentazione di più fogli nel modo corretto. Per dettagli sulle Impostazioni regolazione per operatori, vedere Impostazioni carta.
Lisciare i fogli arricciati prima di caricarli.
La funzione Regola arricciamento carta potrebbe non rimuovere completamente l'arricciamento, a seconda del tipo di carta e dalla direzione della grana. Se la carta a grana lunga rimane arricciata, utilizzare carta a grana corta. Per dettagli sulla funzione Regola arricciamento carta, vedere Impostazioni carta.
A seconda del formato carta, la velocità di stampa potrebbe essere inferiore.
Quando si caricano buste, vedere Buste.
Quando si stampa su carta intestata, l'orientamento da usare per posizionare la carta cambia a seconda della funzione che si utilizza. Per dettagli, vedere Caricamento di carta a orientamento fisso o carta a due facciate.
I tipi di carta selezionabili nelle impostazioni vassoio carta sono solo classificazioni generali. La qualità di copia per ogni tipo di carta in una classificazione non è garantita. Per dettagli, vedere Carta non utilizzabile.
Se la carta è sporca di polvere, le stampe potrebbero contenere macchie bianche. Per rimuovere la polvere, smazzare la carta con cura.
Quando si carica carta per etichette:
Selezionare [Etichette] per [Tipo carta] in [Impostaz.vass.carta], quindi selezionare lo spessore carta adeguato in [Grammatura carta].
Quando si caricano lucidi:
Per stampare su lucidi, selezionare [Lucidi] per [Tipo carta] in [Impostaz.vass.carta].
Quando si caricano lucidi, controllare la facciata anteriore e posteriore dei fogli e posizionarli correttamente, per evitare inceppamenti.
Smazzare accuratamente i lucidi prima di utilizzarli. Questa operazione evita che i lucidi aderiscano gli uni agli altri e che siano alimentati in modo non corretto.
Rimuovere i fogli stampati, uno per volta.
Quando la consegna avviene sull'impilatore ad alta capacità, specificare il vassoio superiore dell'impilatore come vassoio di uscita. Per i dettagli vedere Collegamento della macchina/Impostazioni di sistema.
Quando si usa carta lucida:
Quando si carica carta traslucida, usare sempre carta a grana lunga e impostare la direzione della carta in base alla grana.
La carta traslucida assorbe facilmente umidità e si arriccia. Prima di caricare la carta tralucida eliminare eventuali arricciamenti. Per i dettagli sulle impostazioni per appiattire la carta arricciata, fare riferimento a Impostazioni carta.
Rimuovere i fogli stampati, uno per volta.
Quando si carica carta patinata:
Se si intende utilizzare carta patinata lucida, selezionare [Patinata: Lucida] per [Tipo carta]. Se si intende utilizzare carta opaca (inclusa la carta setificata, semiopaca e satinata), selezionare [Patinata: Opaca] per [Tipo carta]. Per i dettagli sulle impostazioni per usare la carta patinata con un formato carta personalizzato, vedere Impostazioni carta.
Quando viene caricata carta patinata o carta lucida, smazzare sempre i fogli prima di utilizzarli.
Se si verifica un inceppamento della carta o se la macchina produce uno strano rumore mentre viene alimentata carta patinata, inserire un foglio di carta alla volta.
Per caricare carta patinata nell'LCT ampio, specificare [Patinata: Lucida], [Patinata: Opaca] o [Patinata: Extra lucida] come tipo carta e selezionare lo spessore appropriato in [Grammatura carta].
Quando si imposta carta colorata:
A seconda del colore della carta, la posizione della carta potrebbe non essere correttamente rilevata e quindi si potrebbe verificare un inceppamento.
Quando si utilizza carta di colore chiaro, specificare il tipo di carta come [Colore] in [Impostaz.vass.carta].
Quando si utilizza carta di colore nero o scura o quando si specifica il tipo carta come [Colore] in [Impostaz.vass.carta] e non si eliminano gli inceppamenti, specificare il tipo carta come [Nero].
Quando si specifica il tipo carta come [Colore] o [Nero] e non si eliminano inceppamenti, regolare [Modo illuminazione per rilev.carta colorata] in [Impostazioni regolazione per operatori]. Per dettagli, vedere Impostazioni carta.

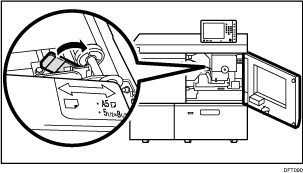

Per caricare fogli A5
o 51/2 × 81/2:Quando si utilizzano fogli A5
o 51/2 × 81/2, aprire lo sportello della macchina principale sinistra e girare la leva A5/Half Letter verso destra.
